Régulateur de niveau pour piscine avec skimmer – RNS-1 – CCEI

Description

Régulateur de niveau automatique RNS-1 CCEI pour piscines à skimmers : remplissage intelligent avec flotteur

Le coffret régulateur de niveau RNS-1 de CCEI est un système électronique autonome qui maintient automatiquement le niveau d’eau optimal dans les piscines équipées de skimmers. Il se compose d’un coffret de commande 230V IP55 (220 × 200 × 150 mm), d’un mini-flotteur MPF-2 avec 10 mètres de câble qui se fixe dans le skimmer, d’une électrovanne 24V pilotée par le coffret, et d’un filtre tamis de protection (pression maximale 4 bars) à installer sur l’arrivée d’eau. Le principe est simple : lorsque le niveau d’eau baisse dans le skimmer et que le flotteur descend, le coffret ouvre automatiquement l’électrovanne de remplissage. Dès que le niveau remonte et que le flotteur remonte avec lui, le coffret referme l’électrovanne. Le système intègre une temporisation anti-clapot de 10 secondes, une sécurité manque d’eau qui bloque la pompe de filtration si le niveau reste trop bas, et une protection contre les fuites qui coupe le remplissage après 3 heures continues.

Ce régulateur est spécifiquement conçu pour les piscines à skimmers (par opposition aux piscines à débordement qui nécessitent le modèle RNS-2 avec sonde de niveau). Il convient également aux piscines équipées d’une couverture automatique, où le niveau d’eau doit rester stable pour que le volet roulant fonctionne correctement.

Pourquoi installer un régulateur de niveau automatique dans une piscine à skimmers ?

Le niveau d’eau d’une piscine n’est jamais vraiment stable. L’évaporation fait baisser le niveau de plusieurs centimètres par semaine en été — jusqu’à 1 cm par jour lors de fortes chaleurs ou de vent soutenu. Les éclaboussures et les sorties de baigneurs évacuent également de l’eau hors du bassin (environ 50 à 100 litres par baigneur par jour dans une piscine familiale). Les backwash (lavages à contre-courant du filtre) consomment de 200 à 500 litres d’eau à chaque opération. À l’inverse, les pluies font monter le niveau, parfois de plusieurs centimètres lors d’orages violents.

Un niveau d’eau trop bas provoque des prises d’air au skimmer : l’eau n’entre plus correctement dans le skimmer, et la pompe de filtration aspire de l’air à la place. Cela fait caviter la pompe (bruit de claquement caractéristique), réduit son débit de filtration, et peut endommager les joints mécaniques et la turbine à moyen terme. À terme, une pompe qui cavite régulièrement voit sa durée de vie réduite de moitié.

Un niveau d’eau trop élevé diminue l’efficacité de l’écumage : l’eau de surface, qui concentre la majorité des saletés (feuilles, insectes, crèmes solaires, pollens), n’est plus aspirée efficacement dans le skimmer. Le bassin reste trouble et sale malgré des heures de filtration. Avec une couverture automatique à volet immergé, un niveau trop haut ou trop bas empêche le bon fonctionnement du mécanisme d’enroulement.

Le régulateur RNS-1 résout tous ces problèmes en maintenant le niveau d’eau constant, à la hauteur optimale que vous définissez en positionnant le flotteur dans le skimmer. Vous n’avez plus à surveiller le niveau d’eau ni à ouvrir manuellement le robinet de remplissage : le système gère tout automatiquement, 24 heures sur 24, été comme hiver.

Fonctionnement du système : flotteur MPF-2 + électrovanne pilotée

Le cœur du système RNS-1 est le mini-flotteur MPF-2, un petit boîtier flottant équipé d’un interrupteur magnétique étanche qui se fixe dans le skimmer à la hauteur de niveau souhaitée. Le flotteur est relié au coffret RNS-1 par un câble de 10 mètres, ce qui permet d’installer le coffret dans le local technique même si celui-ci est éloigné du skimmer.

Le fonctionnement est le suivant : lorsque le niveau d’eau est correct, le flotteur flotte à la surface et son interrupteur magnétique est en position « fermée ». Le coffret RNS-1 détecte ce signal et maintient l’électrovanne de remplissage fermée. Lorsque le niveau d’eau baisse (évaporation, éclaboussures, backwash), le flotteur descend avec le niveau. Dès qu’il atteint la position basse définie par son support de fixation, son interrupteur magnétique bascule en position « ouverte », ce qui envoie un signal au coffret RNS-1.

Le coffret attend alors 10 secondes (temporisation anti-clapot) pour vérifier que le niveau est bien stabilisé en position basse, et non pas que le flotteur a simplement été secoué par une vague ou un baigneur. Si après 10 secondes le flotteur est toujours en position basse, le coffret ouvre l’électrovanne de remplissage 24V, qui laisse passer l’eau du réseau vers la piscine. L’eau se déverse généralement par une arrivée dédiée dans le skimmer ou directement dans le bassin via une buse de refoulement.

L’eau remplit progressivement la piscine, le niveau remonte, et le flotteur remonte avec lui. Dès que le flotteur atteint sa position haute, son interrupteur magnétique rebascule en position « fermée ». Le coffret RNS-1 attend à nouveau 10 secondes pour confirmer que le niveau est stabilisé, puis referme l’électrovanne. Le remplissage s’arrête. Ce cycle se répète automatiquement chaque fois que le niveau descend sous le seuil défini.

Temporisation anti-clapot 10 secondes : insensibilité aux vagues et remous

La temporisation de 10 secondes est une fonction essentielle du RNS-1, qui évite les ouvertures/fermetures intempestives de l’électrovanne. Sans cette temporisation, chaque vague, chaque passage de baigneur, chaque remous provoqué par le vent déclencherait le flotteur et ferait ouvrir l’électrovanne pendant quelques secondes, puis la refermerait, puis la rouvrirait, etc. Ce cycle rapide userait prématurément l’électrovanne et gaspillerait de l’eau.

Avec la temporisation de 10 secondes, le coffret RNS-1 n’ouvre l’électrovanne que si le flotteur reste en position basse pendant au moins 10 secondes consécutives, ce qui prouve que le niveau d’eau a réellement baissé et qu’il ne s’agit pas d’un simple clapot. De même, l’électrovanne ne se referme que si le flotteur reste en position haute pendant 10 secondes, confirmant que le niveau est bien remonté et stabilisé.

Cette temporisation rend le système totalement insensible aux perturbations de surface, même dans une piscine très fréquentée ou exposée au vent. Le flotteur peut être secoué par les vagues sans déclencher de remplissage parasite.

Sécurité anti-fuite : coupure automatique après 3 heures de remplissage continu

Le coffret RNS-1 intègre une sécurité anti-débordement et anti-fuite très importante. Si le remplissage se poursuit pendant plus de 3 heures sans que le flotteur ne remonte en position haute, le coffret considère qu’il y a un problème (fuite dans la piscine, électrovanne bloquée ouverte, flotteur coincé en position basse, canalisation d’arrivée d’eau bouchée) et passe automatiquement en mode défaut.

En mode défaut, la LED rouge « Défaut » s’allume sur le coffret, l’électrovanne se referme immédiatement pour arrêter le remplissage, et la sortie « interdit pompe » se ferme également pour empêcher la pompe de filtration de fonctionner (protection contre le manque d’eau si la piscine s’est vidée). Le système reste bloqué dans cet état jusqu’à ce que vous appuyiez sur le bouton « arrêt système » pour réinitialiser le défaut.

Cette sécurité évite deux scénarios catastrophiques : (1) le débordement continu de la piscine pendant des heures ou des jours si vous êtes absent (gaspillage de milliers de litres d’eau et risque d’inondation du local technique ou du jardin), et (2) la destruction de la pompe de filtration si la piscine se vide complètement à cause d’une fuite et que la pompe continue de tourner à sec.

Un remplissage de 3 heures représente un volume d’eau considérable : à un débit typique de 300 à 500 litres/heure (débit d’une électrovanne 3/4″ ou 1″), cela représente 900 à 1 500 litres. Si votre piscine n’a pas remonté au bon niveau après avoir reçu 1 000 litres d’eau, c’est qu’il y a forcément un problème majeur (fuite dans le liner, vanne ouverte, tuyau percé, etc.) qui nécessite votre intervention.

Sortie « interdit pompe » : protection de la pompe de filtration contre le manque d’eau

Le coffret RNS-1 dispose d’une sortie relais appelée « interdit pompe », qui peut être raccordée à la commande de la pompe de filtration (via un contacteur ou un coffret de filtration). Lorsque le niveau d’eau est correct, cette sortie est fermée (relais activé), ce qui autorise le fonctionnement de la pompe. Lorsque le niveau d’eau descend trop bas et que le remplissage ne parvient pas à le rétablir, ou lorsque le système passe en mode défaut, la sortie « interdit pompe » s’ouvre (relais désactivé), ce qui coupe l’alimentation de la pompe de filtration.

Cette fonction protège la pompe contre un fonctionnement à sec (cavitation sévère) qui détruirait rapidement les joints mécaniques et la turbine. Elle est particulièrement utile si vous êtes absent plusieurs jours et qu’une fuite importante se déclare : le régulateur RNS-1 tentera de compenser la fuite pendant 3 heures, puis passera en défaut et coupera la pompe, évitant ainsi que la pompe ne tourne à sec pendant des jours et ne soit complètement détruite.

Le raccordement de la sortie « interdit pompe » est optionnel mais fortement recommandé pour les piscines laissées sans surveillance (résidences secondaires, absences prolongées).

Contenu du kit RNS-1 : système complet prêt à installer

Le régulateur RNS-1 est livré en kit complet avec tous les éléments nécessaires à l’installation :

1 coffret RNS-1 : Boîtier électronique 230V AC, dimensions 220 × 200 × 150 mm, étanchéité IP55 (protégé contre les projections d’eau), équipé de LED de statut (remplissage, défaut), bouton arrêt système, et borniers de raccordement pour le flotteur, l’électrovanne, et la sortie « interdit pompe ».

1 mini-flotteur MPF-2 avec 10 mètres de câble : Flotteur compact avec interrupteur magnétique étanche, câble préinstallé de 10 mètres, livré avec son support de fixation réglable pour installation dans le skimmer. Le support se visse ou se colle sur la paroi intérieure du skimmer.

1 électrovanne 24V : Électrovanne normalement fermée, filetage 3/4″ (20/27) ou 1″ selon version, commandée en basse tension 24V par le coffret RNS-1. La basse tension 24V est plus sûre que les électrovannes 230V en cas de contact accidentel avec l’eau.

1 filtre tamis : Filtre à cartouche amovible à installer sur l’arrivée d’eau avant l’électrovanne, pour retenir les impuretés du réseau (sable, calcaire, rouille) qui pourraient bloquer l’électrovanne. Pression maximale supportée : 4 bars. Nettoyage recommandé tous les 6 à 12 mois.

1 notice d’installation et d’utilisation : Guide complet avec schémas de câblage, instructions de montage du flotteur, et procédures de diagnostic en cas de dysfonctionnement.

Tout le matériel est de marque CCEI, garantissant une compatibilité parfaite et une durabilité maximale. Vous devez prévoir en complément : des colliers de fixation pour l’électrovanne et le filtre tamis, du téflon ou de la filasse pour l’étanchéité des raccords filetés, et éventuellement un tuyau d’arrivée d’eau en PVC ou polyéthylène pour raccorder l’électrovanne au réseau d’eau et au point de remplissage de la piscine.

Installation de l’électrovanne et du filtre tamis : où et comment ?

L’électrovanne et le filtre tamis se raccordent sur l’arrivée d’eau de remplissage de la piscine. Deux configurations sont possibles selon votre installation :

Configuration 1 — Arrivée d’eau dédiée au remplissage : Si votre piscine dispose d’une arrivée d’eau dédiée au remplissage (tuyau en attente dans le local technique ou au bord du bassin), installez le filtre tamis puis l’électrovanne en série sur cette arrivée. Le filtre se place en amont (côté réseau), l’électrovanne en aval (côté piscine). Le tuyau de sortie de l’électrovanne se raccorde à l’arrivée de remplissage qui débouche généralement dans le skimmer ou directement dans le bassin via une buse murale.

Configuration 2 — Piquage sur robinet extérieur ou réseau général : Si votre piscine n’a pas d’arrivée dédiée, vous devez créer un piquage sur le réseau d’eau extérieur (robinet de jardin, nourrice principale du local technique). Installez un raccord en Té, puis le filtre tamis, puis l’électrovanne, puis un tuyau qui amène l’eau jusqu’au skimmer ou au bassin. Attention : vérifiez que la pression du réseau ne dépasse pas 4 bars (limite du filtre tamis). Si votre réseau dépasse 4 bars, installez un réducteur de pression en amont du filtre.

L’électrovanne doit être installée en position horizontale (corps de vanne horizontal, bobine vers le haut) pour un fonctionnement optimal. Elle doit être protégée du gel en hiver : si votre local technique n’est pas hors-gel, prévoyez une purge ou un démontage de l’électrovanne avant l’hiver pour éviter qu’elle ne gèle et ne se fissure. Le câblage entre l’électrovanne et le coffret RNS-1 se fait en basse tension 24V, avec du câble électrique standard 2 × 0,75 mm² ou 2 × 1 mm².

Installation du flotteur MPF-2 dans le skimmer : réglage de la hauteur

Le mini-flotteur MPF-2 se fixe à l’intérieur du skimmer, généralement sur la paroi opposée à l’ouverture d’aspiration (pour éviter d’être aspiré par le flux d’eau). Le support de fixation fourni se visse ou se colle (colle époxy résine, Sikaflex) sur la paroi du skimmer, à la hauteur souhaitée pour le niveau d’eau optimal.

La hauteur idéale de fixation est généralement à mi-hauteur de l’ouverture rectangulaire du skimmer, soit environ 10 à 15 cm sous le bord supérieur du bassin. À cette hauteur, le skimmer aspire efficacement les impuretés de surface sans prendre d’air. Vous pouvez ajuster cette hauteur selon vos préférences : plus haut si vous voulez un niveau d’eau maximal, plus bas si vous craignez les débordements lors des pluies.

Une fois le support fixé, clipsez ou vissez le flotteur MPF-2 sur son support. Le flotteur doit pouvoir monter et descendre librement sur quelques centimètres (course du flotteur), sans frotter contre les parois du skimmer. Faites passer le câble de 10 mètres du flotteur par la canalisation technique du skimmer ou par un passe-câble dédié, jusqu’au local technique où se trouve le coffret RNS-1. Raccordez le câble au bornier du coffret en respectant la polarité indiquée dans la notice.

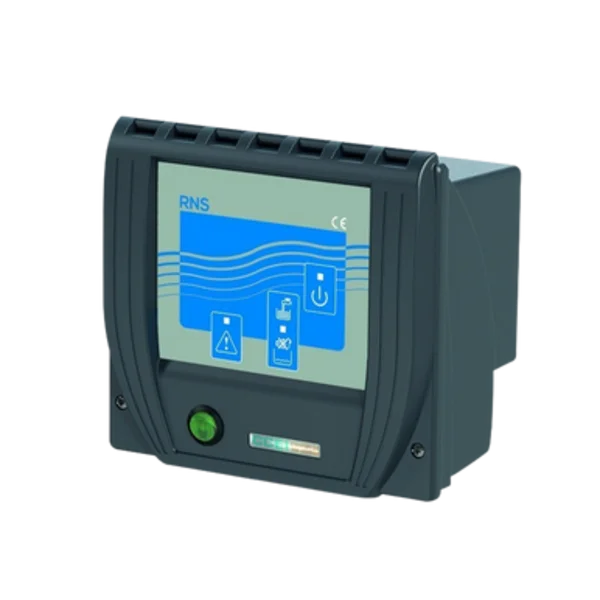

Coffret IP55 de 220 × 200 × 150 mm : installation murale au local technique

Le coffret RNS-1 se fixe au mur du local technique, à une hauteur pratique pour accéder facilement aux boutons et aux LED de statut. Son indice de protection IP55 signifie qu’il est protégé contre la poussière et contre les projections d’eau de toutes directions (jets de nettoyage au karcher, condensation, éclaboussures), ce qui le rend adapté à l’environnement humide d’un local piscine.

Le coffret dispose de LED de statut visibles à travers le capot : LED verte « alimentation », LED orange « remplissage en cours », LED rouge « défaut ». Ces LED permettent de surveiller d’un coup d’œil le fonctionnement du système. Un bouton « arrêt système » situé sur la façade permet de réinitialiser un défaut après intervention (réparation d’une fuite, déblocage du flotteur, remplacement de l’électrovanne, etc.).

Les raccordements électriques se font par borniers à vis à l’intérieur du coffret : bornier 230V AC pour l’alimentation secteur, bornier basse tension pour le câble du flotteur, bornier 24V pour l’électrovanne, et sortie relais « interdit pompe » pour le raccordement optionnel à la commande de la pompe de filtration. Tous les raccordements sont clairement identifiés et décrits dans la notice fournie.

Cas d’usage où le RNS-1 est particulièrement recommandé

Bien que tout propriétaire de piscine puisse bénéficier d’un régulateur de niveau automatique, le RNS-1 est particulièrement recommandé dans les situations suivantes :

(Résidences secondaires ou absences prolongées : Si vous n’êtes pas présent pour surveiller le niveau d’eau chaque semaine, le RNS-1 garantit que le niveau reste optimal en votre absence. Cela évite que la pompe cavite et s’abîme, et assure une filtration efficace même lorsque personne n’est là pour ouvrir le robinet de remplissage.

Piscines à forte évaporation : Dans les régions très ensoleillées, ventées, ou avec une grande surface de bassin, l’évaporation peut atteindre 5 à 10 mm par jour en été, soit 50 à 100 litres par jour pour une piscine de 10 × 5 mètres. Sans régulateur, il faudrait remplir manuellement la piscine tous les 2 ou 3 jours, ce qui devient vite contraignant.

Piscines avec couverture automatique à volet immergé : Les couvertures automatiques nécessitent un niveau d’eau stable pour fonctionner correctement. Si le niveau baisse, le rail du volet se trouve hors de l’eau et le mécanisme se bloque. Le RNS-1 maintient le niveau constant, garantissant le bon fonctionnement de la couverture.

Piscines équipées de systèmes de traitement sensibles au niveau : Les électrolyseurs au sel et les régulateurs de pH fonctionnent mieux lorsque le débit de filtration est stable. Un niveau d’eau trop bas réduit le débit (cavitation de la pompe), ce qui perturbe le fonctionnement de ces appareils et dégrade la qualité de l’eau. Le RNS-1 assure un débit constant et donc un traitement optimal.

Piscines avec pompes de filtration à vitesse variable : Ces pompes modifient leur vitesse de rotation (et donc leur débit) en fonction des besoins. À basse vitesse (mode économie d’énergie), elles sont plus sensibles aux prises d’air et au manque d’eau. Un niveau stable garanti par le RNS-1 permet de profiter pleinement des économies d’énergie des pompes à vitesse variable sans risquer de cavitation.

Gamme de régulateurs de niveau CCEI : RNS-1, RNS-2, NIVA 3 et NIVA 5

CCEI propose quatre modèles de régulateurs de niveau pour s’adapter à tous les types de piscines et tous les budgets : le RNS-1 avec flotteur (ce produit), le RNS-2 avec sonde électronique, le NIVA 3 et le NIVA 5. Les quatre assurent la même fonction (maintien automatique du niveau d’eau), mais se distinguent par leur technologie de détection, leurs fonctionnalités et leur niveau de sophistication :

RNS-1 (flotteur MPF-2) : Système électronique haut de gamme avec coffret de commande séparé et détection mécanique par flotteur à interrupteur magnétique. Avantages : installation simple dans le skimmer, temporisation anti-clapot 10 secondes, sécurité anti-fuite 3 heures avec coupure automatique, sortie « interdit pompe » pour protéger la pompe de filtration contre le fonctionnement à sec, kit complet avec électrovanne 24V basse tension et filtre tamis inclus, LED de diagnostic. Inconvénient : le flotteur peut être gêné par les feuilles ou débris accumulés dans le skimmer et nécessite un nettoyage occasionnel.

RNS-2 (sonde inox) : Système électronique haut de gamme avec coffret de commande séparé et détection par sonde capacitive ou résistive immergée en acier inoxydable. Avantages : aucune pièce mécanique mobile, insensible aux débris, idéal pour les bacs tampons de piscines à débordement, sonde inox résistante au chlore/brome/sel, fonctionnalités identiques au RNS-1 (temporisation, sécurité 3h, sortie interdit pompe). Inconvénient : plus cher que le RNS-1, nécessite un emplacement de fixation approprié pour la sonde (généralement bac tampon ou zone calme du skimmer).

NIVA 3 : Solution économique tout-en-un avec électrovanne intégrée directement dans le boîtier et flotteur. Principe identique au RNS-1 (détection par flotteur) mais dans un format ultra-compact et simplifié. Idéal pour les petites piscines et les installations basiques où le point de remplissage est proche du skimmer. Se distingue du RNS-1 par l’absence de coffret électronique séparé, de fonctions avancées (pas de sortie « interdit pompe », pas de LED de diagnostic), et une temporisation réduite. Économique mais moins sécurisé.

NIVA 5 : Solution intermédiaire entre le NIVA 3 et le RNS-1, combinant un format compact avec des fonctionnalités supplémentaires par rapport au NIVA 3. Offre un meilleur niveau de protection et de contrôle que le NIVA 3 tout en restant plus abordable que le RNS-1. Convient aux piscines de taille moyenne cherchant un bon compromis entre prix et fonctionnalités.

Pour les piscines à skimmers classiques : le RNS-1 avec flotteur est le choix standard haut de gamme offrant le meilleur équilibre entre fiabilité, sécurité et fonctionnalités avancées. Le NIVA 5 constitue un bon compromis prix/fonctionnalités pour les installations standards. Le NIVA 3 conviendra aux petites piscines ou aux budgets très serrés acceptant moins de sécurités. Pour les piscines à débordement avec bac tampon : le RNS-2 avec sonde est généralement préféré car il se fixe facilement sur la paroi du bac tampon et n’est pas gêné par les vagues de débordement.

Entretien du système RNS-1 : nettoyage du flotteur et contrôle de l’électrovanne

Le régulateur RNS-1 nécessite un entretien minimal, essentiellement concentré sur le flotteur et le filtre tamis :

Nettoyage du flotteur MPF-2 : Une ou deux fois par saison (ou plus si votre skimmer accumule beaucoup de débris), retirez le flotteur de son support et nettoyez-le à l’eau claire pour éliminer les feuilles, algues, calcaire ou biofilm qui pourraient gêner sa libre circulation. Vérifiez que le flotteur monte et descend librement sur son support sans frotter.

Nettoyage du filtre tamis : Tous les 6 à 12 mois, dévissez le bol transparent du filtre tamis, retirez la cartouche filtrante, nettoyez-la à l’eau claire ou remplacez-la si elle est très encrassée. Un filtre bouché réduit le débit de remplissage et peut empêcher le niveau de remonter correctement.

Contrôle de l’électrovanne : L’électrovanne 24V ne nécessite aucun entretien particulier, mais il est prudent de vérifier une fois par an qu’elle s’ouvre et se ferme correctement. Pour cela, forcez un remplissage en abaissant manuellement le flotteur dans le skimmer : vous devez entendre l’électrovanne s’ouvrir (léger « clic ») et l’eau doit commencer à arriver dans la piscine. Remontez le flotteur : l’électrovanne doit se refermer après 10 secondes.

Hivernage : Si votre local technique n’est pas hors-gel, purgez l’électrovanne et le filtre tamis avant l’hiver pour éviter qu’ils ne gèlent et ne se fissurent. Coupez l’alimentation électrique du coffret RNS-1 pendant l’hivernage passif (piscine non utilisée et non filtrée).
