Pièces détachées filtre Cantabric sortie Top Astralpool
Cet article correspond à toutes les pièces détachées officielles Astralpool compatibles avec le Filtre Cantabric avec sortie Top.
Si vous devez remplacer les pièces endommagées de votre filtre, vous trouverez ici une à une toutes les pièces qui composent ce produit.
Nous vous détaillerons ci-dessous le démontage du filtre Cantabric avec sortie Top.

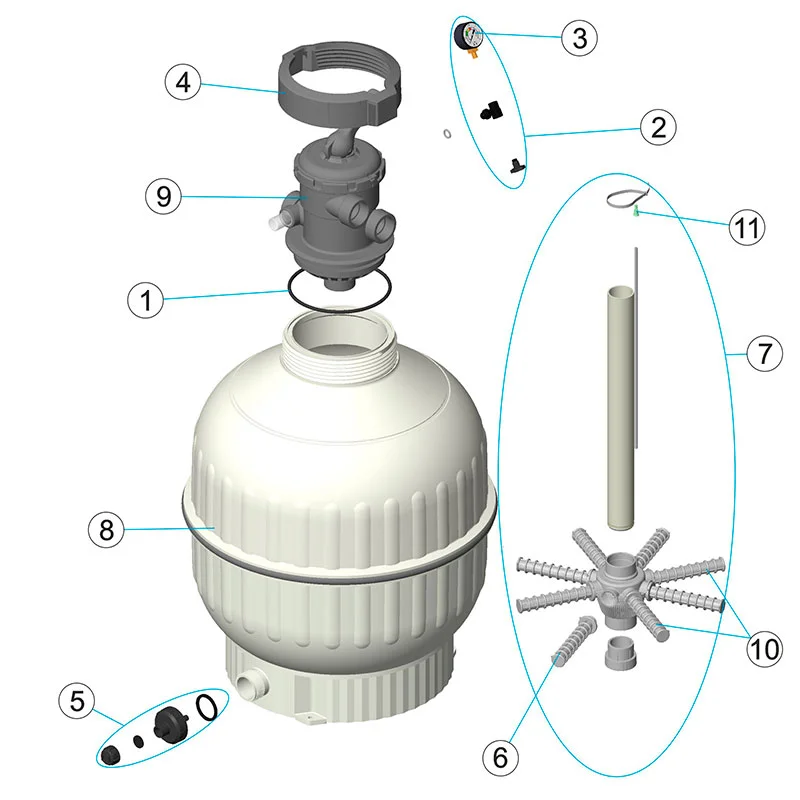

Démontage filtre Cantabric avec sortie Top
| POS | CODE | DESCRIPTION | POS | CODE | DESCRIPTION | |||||||||||||||
| 1 | 4404180201 | JOINT TORIQUE | 7 | ENSEMBLE INTÉRIEUR CTB Ø600 | ||||||||||||||||
| 2 | 4404220101 | MANOMÈTRE COMPLET | 8 | PROFIL DÉCORATIF Ø400 | ||||||||||||||||
| 3 | 4404220102 | MANOMÈTRE 1/8″ 3KG/C » | 8 | PROFIL DÉCORATIF Ø500 | ||||||||||||||||
| 4 | 4404180204 | COUVERCLE FILETÉ OUVERT | 8 | PROFIL DÉCORATIF Ø600 | ||||||||||||||||
| 5 | 4404180110 | VIDANGE DE SABLE 1 1/2′ | 9 | VANNE TOP NOIRE 6 VOIES BAYONNETTE DFC | ||||||||||||||||
| 6 | 4404300119 | BRAS COLLECTEUR 3/4″ 110M » (Ø400 | 10 | ENSEMBLE BRAS COLLECTEUR Ø400 | ||||||||||||||||
| 6 | 4404300120 | BRAS COLLECTEUR 3/4″ 160M » (Ø500) | 10 | ENSEMBLE BRAS COLLECTEUR Ø500 | ||||||||||||||||
| 6 | 4404300712 | BRAS COLLECTEUR 3/4″ 225M » (Ø600) | 10 | ENSEMBLE BRAS COLLECTEUR Ø600 | ||||||||||||||||
| 7 | 4404180020 | ENSEMBLE INTÉRIEUR CTB Ø400 | 11 | 4404040108 | VIDANGE D’AIR | |||||||||||||||
| 7 | 4404180021 | ENSEMBLE INTÉRIEUR CTB Ø500 |
Toutes les pièces détachées peuvent être trouvées dans le même ordre que celui observé dans le tableau et sur l’image du démontage.
