Module de Contrôle Piezo MPZ CCEI – Récepteur Intelligent pour Bouton Piézoélectrique Piscine

Description

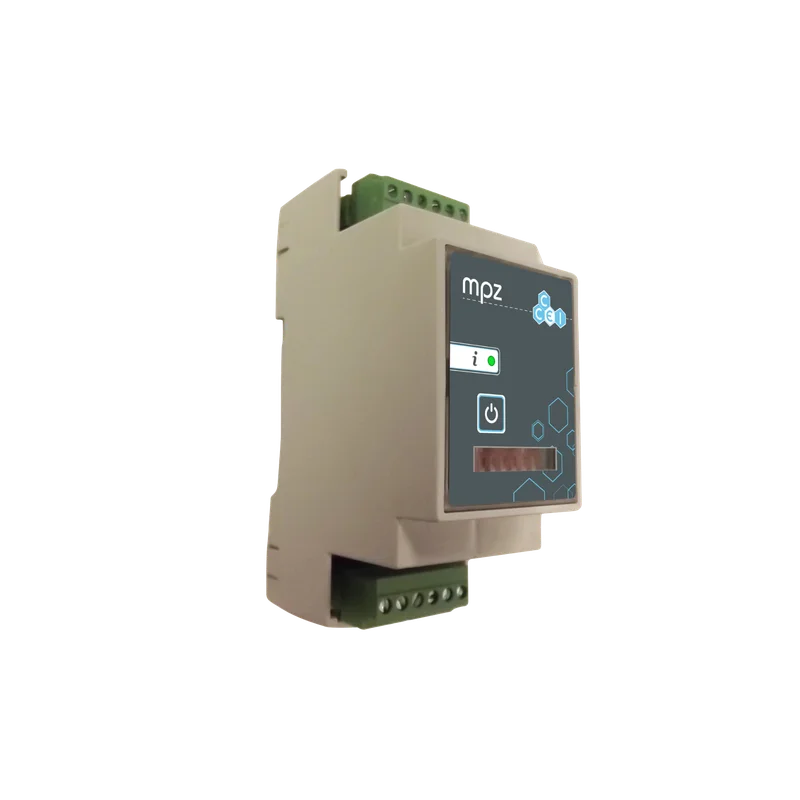

Module de contrôle Piezo MPZ CCEI : le cerveau du système piézoélectrique

Le module de contrôle Piezo MPZ de CCEI est le récepteur intelligent qui fait le lien entre le bouton piézoélectrique installé dans la margelle et les équipements à piloter dans le local technique. Il reçoit le signal généré par la pression sur le bouton Piezo et commande en retour l’activation ou l’arrêt de la pompe de nage à contre-courant, du blower, de la pompe de massage, de l’éclairage ou de tout autre appareil raccordé à ses deux relais de sortie. C’est le composant indispensable pour toute installation Piezo CCEI qui n’utilise pas le coffret Piccolo PI-NCC PZ (dans lequel le module est déjà intégré).

Le MPZ se monte sur rail DIN standard (rail OMEGA) à l’intérieur d’un coffret électrique existant, ce qui en fait une solution d’upgrade idéale pour ajouter une commande piézoélectrique à un coffret déjà en place. Son alimentation universelle (85 à 265V AC, 7 à 440 Hz) le rend compatible avec toutes les installations électriques domestiques françaises et européennes. Sa consommation est très faible (6W maximum) et son encombrement réduit à 2 modules DIN (90 × 36 × 56 mm) pour un poids de seulement 280 grammes.

Quatre modes de fonctionnement pour toutes les configurations

Le MPZ propose quatre modes de fonctionnement sélectionnables pour s’adapter à l’usage souhaité. Le mode télérupteur non temporisé fonctionne comme un simple on/off : une pression sur le bouton active le relais, une seconde pression l’éteint. Le mode télérupteur temporisé ajoute un arrêt automatique après une durée prédéfinie, ce qui est particulièrement utile pour la nage à contre-courant ou le massage (le système s’arrête seul après la séance). Le mode séquenceur non temporisé permet de piloter les deux relais selon des séquences programmées, par exemple pour alterner entre deux pompes. Le mode séquenceur temporisé combine les séquences et les temporisations pour les scénarios les plus complexes.

Les temporisations disponibles couvrent un large éventail : désactivée, 3 secondes, 30 secondes, 3 minutes, 15 minutes, 30 minutes, 1 heure, 2 heures ou 4 heures. Cette granularité permet de configurer précisément la durée des séances de nage à contre-courant, de massage ou de fonctionnement d’une fontaine.

Retour lumineux RGB : l’état du système en un coup d’œil

Lorsque le MPZ est associé à un bouton Piezo lumineux (monochrome ou RGB), la couleur du bouton change automatiquement en fonction de l’état des deux sorties. L’utilisateur sait instantanément si la pompe est en marche, à l’arrêt, ou dans quelle séquence le système se trouve, sans avoir à se déplacer jusqu’au local technique. Un mode balisage est également configurable pour que le bouton reste légèrement éclairé en permanence, facilitant son repérage de nuit au bord du bassin.

Commande locale en façade

En plus de la commande à distance via le bouton Piezo, le module MPZ dispose d’une touche de commande en façade qui permet d’activer ou de désactiver les relais directement depuis le coffret électrique dans le local technique. Cette fonction est précieuse lors de l’installation, du dépannage ou lorsque l’on souhaite intervenir rapidement sans avoir à se rendre au bord du bassin.

Le système Piezo CCEI : trois composants complémentaires

Le système Piezo complet se compose de trois éléments. Le module de contrôle MPZ (ce produit) est le récepteur intelligent installé dans le coffret. Le bouton Piezo est l’interface utilisateur installée dans la margelle, disponible en plastique POM ou en inox 316L avec éclairage RGB. La traversée de paroi assure l’étanchéité du passage du câble à travers la structure de la piscine. Le bouton et la traversée de paroi sont vendus séparément sur Pool Planet.

Pour les installations neuves, le coffret Piccolo PI-NCC PZ intègre déjà le module MPZ et ne nécessite que l’ajout du bouton Piezo et de la traversée de paroi. Le module MPZ vendu seul est destiné aux installations existantes disposant déjà d’un coffret électrique à rail DIN et souhaitant passer à une commande piézoélectrique.

Conditions d’installation et sécurité

Le module MPZ a un indice de protection IP10 : il doit impérativement être intégré dans un coffret électrique fermé, à l’abri de la pluie, des jets de nettoyage, de l’arrosage et des rayons UV. Le coffret doit être placé sur un support plan et stable, solidement fixé au mur. Le raccordement électrique doit être réalisé par un professionnel qualifié dans le respect des normes en vigueur.
