Description
Électrovanne 1″ 24V CCEI MPNG0142 : le composant clé du remplissage automatique de votre piscine

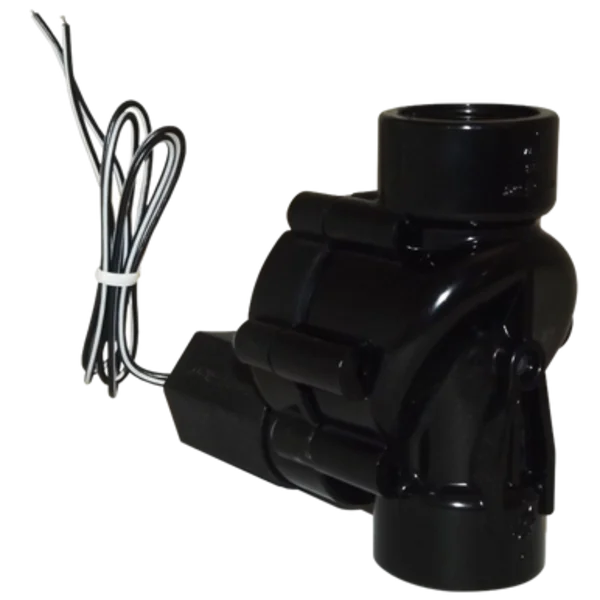

L’électrovanne 1 pouce 24V CCEI référence MPNG0142 est une vanne à commande électrique de qualité professionnelle, conçue pour piloter automatiquement le remplissage d’eau de votre piscine. Alimentée en très basse tension de sécurité (TBTS) 24V AC, elle élimine tout risque d’électrocution à proximité de l’eau, un impératif de sécurité dans l’environnement piscine.
Son fonctionnement est simple : raccordée à un régulateur de niveau d’eau CCEI, l’électrovanne s’ouvre automatiquement lorsque le niveau du bassin descend sous le seuil fixé, puis se referme une fois le niveau optimal rétabli. Le remplissage est ainsi entièrement automatisé, sans intervention humaine, compensant l’évaporation naturelle, les éclaboussures et les pertes d’eau liées aux contre-lavages.
Compatibilité avec les régulateurs de niveau CCEI
L’électrovanne MPNG0142 est la pièce de remplacement et l’accessoire standard fournie avec les principaux régulateurs de niveau de la gamme CCEI. Elle est compatible avec le RNS-1 (détection par flotteur, piscines à skimmer), le RNS-2 (détection par sonde électronique), le NIVA 3 (trois sondes, piscines à skimmer et débordement) et le NIVA 5 (cinq sondes, piscines à débordement). Elle est également compatible avec l’option régulation de niveau des coffrets multifonctions Meteor et TILD VP de CCEI.
Si votre électrovanne d’origine montre des signes de fatigue — fuites au niveau du solénoïde, vanne qui ne s’ouvre plus ou qui reste bloquée ouverte, bruit de vibration anormal — le remplacement par la référence MPNG0142 garantit une compatibilité parfaite avec votre installation existante.
Caractéristiques techniques de l’électrovanne MPNG0142
L’électrovanne dispose d’un raccordement hydraulique fileté 1″ (25 mm) femelle BSP en entrée comme en sortie, compatible avec les tuyaux PVC pression et les raccords standard du réseau d’eau domestique. Sa plage de pression de fonctionnement s’étend de 1 à 10 bars, couvrant largement les pressions habituelles du réseau d’eau en France (2 à 5 bars en moyenne).
En position normale (hors tension), l’électrovanne est normalement fermée (NF) : elle ne laisse passer aucune eau tant que le régulateur de niveau ne l’alimente pas en 24V. Cette caractéristique garantit la sécurité de l’installation en cas de coupure de courant, évitant tout risque de remplissage incontrôlé.
Le solénoïde 24V AC est encapsulé avec un plongeur captif, facilitant l’entretien. Une purge manuelle interne et externe permet d’activer manuellement la vanne pour tester le système ou effectuer un remplissage ponctuel sans passer par le coffret de commande.
Installation et raccordement
L’électrovanne s’installe dans le local technique, sur la ligne d’arrivée d’eau de remplissage de la piscine. L’installation recommandée suit cet ordre, depuis l’arrivée du réseau : un robinet d’arrêt (pour isoler le circuit de remplissage), un filtre tamis (pour protéger l’électrovanne des impuretés du réseau — sable, calcaire, rouille), puis l’électrovanne MPNG0142 elle-même, et enfin le tuyau de remplissage vers le bassin ou le skimmer.
L’électrovanne doit être installée en position horizontale (corps de vanne horizontal, bobine vers le haut) pour un fonctionnement optimal. L’étanchéité des raccords filetés 1″ est assurée par du téflon ou de la filasse. Le câblage électrique se raccorde au bornier du coffret régulateur de niveau CCEI.
Entretien et précautions
L’électrovanne ne nécessite qu’un entretien minimal. Il est recommandé de nettoyer le filtre tamis installé en amont tous les 6 à 12 mois pour éviter l’encrassement qui réduirait le débit de remplissage. En cas d’hivernage passif (arrêt complet de la filtration), l’électrovanne doit être purgée ou démontée si le local technique n’est pas protégé du gel, afin d’éviter que l’eau résiduelle ne gèle et ne fissure le corps de la vanne.
Si vous constatez que l’électrovanne ne s’ouvre plus malgré une commande du régulateur, vérifiez en premier lieu l’alimentation 24V au bornier, puis testez l’ouverture manuelle via la vis de purge. Si la vanne fonctionne en purge manuelle mais pas en commande électrique, le solénoïde est probablement défectueux. Si elle ne s’ouvre plus du tout, le corps de la vanne peut être entartré ou bloqué par des impuretés — un nettoyage ou un remplacement s’impose.
Pourquoi une tension de 24V et pas 230V ?
En environnement piscine, la très basse tension de sécurité (TBTS) 24V est la norme recommandée pour tout composant susceptible d’être en contact avec l’eau ou installé à proximité du bassin. À cette tension, le risque d’électrocution est éliminé même en cas de contact accidentel avec l’eau. De plus, la basse tension 24V supprime le risque d’électrolyse parasite dans les canalisations métalliques, un phénomène qui peut accélérer la corrosion des équipements. Tous les régulateurs de niveau CCEI intègrent un transformateur 230V/24V qui alimente directement l’électrovanne.
