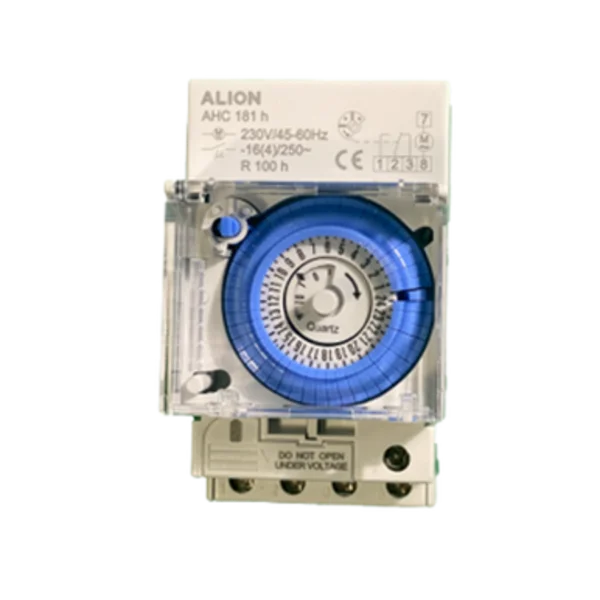

Horloge modulaire journalière pour coffret piscine

Description

Cette horloge modulaire est conçue pour le pilotage automatique de systèmes électriques exigeants : filtration de piscine, éclairage publicitaire ou motorisations industrielles. Sa largeur de 3 modules DIN et son contact sec de 16A en font un composant robuste, capable de gérer des charges directes importantes tout en garantissant une programmation précise au quart d’heure près.

Les points forts

• Précision : Programmation fine par paliers de 15 min.
• Fiabilité : Contact sec puissant supportant 16A.
• Universalité : Format 3 modules compatible avec la majorité des tableaux électriques du marché.

Caractéristiques techniques

Spécifications électriques

• Alimentation : 230V AC.
• Type de sortie : Contact sec NO/NF (Normalement Ouvert / Normalement Fermé).
• Pouvoir de coupure : 16A / 250V (cos φ = 1).
• Raccordement : Bornes à visser haute sécurité.
• Capacité des bornes : Fils de section 1,5 mm² à 2,5 mm².
• Préparation des fils : Dénudage recommandé sur 8 mm pour un contact optimal.

Programmation & contrôle

• Cycle : Journalier (24 heures).
• Pas de réglage : Segments imperdables de 15 minutes.
• Interface : Mini interrupteur intégré à 3 positions :
  • 0 : Arrêt permanent.
  • AUTO : Fonctionnement selon programme.
  • 1 : Marche forcée (manuel).

Dimensions & montage

• Format : Standard rail DIN (3 modules).
• Dimensions : Hauteur 83 mm x Largeur 52,5 mm x Profondeur 65 mm.
• Poids : 0,145 kg.
• Installation : Montage direct sur rail DIN dans tout coffret électrique ou platine.

Environnement

• Température de fonctionnement : Large plage d’utilisation de -10°C à +55°C.

Applications de commande

Grâce à son contact de 16A, cette horloge est parfaitement adaptée pour :

• Pompes et moteurs : Filtration de piscine (compatible coffrets CCEI), pompes de relevage, petite ventilation.
• Éclairage commercial : Enseignes lumineuses, éclairage de réclame et gestion de vitrines pour conformité énergétique.
• Domotique & tertiaire : Chauffe-eau, arrosage automatique, préchauffage de machines.
