Description

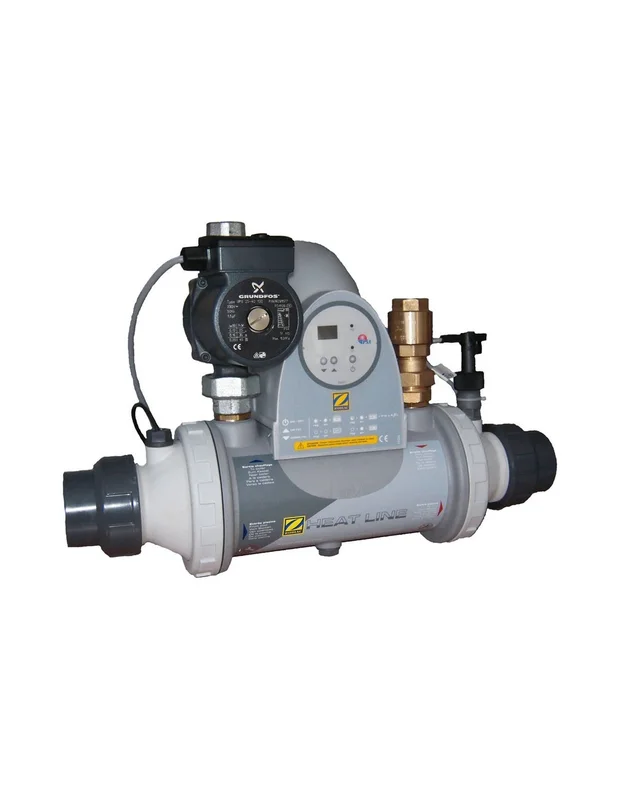

Descriptions de l’échangeur Zodiac Heat Line Plus
- Enveloppe en Noryl/Polyamide injecté
- Tubes en TITANE
- Circulateur basse consommation classe A
- Clapet anti retour
- Interface réversible (pour une entrée d’eau de piscine par la droite ou par la gauche)
- Interrupteur de débit
- Coffret électrique précâblé avec prise de courant 230 V
- Régulation digital
Dimensions de l’échangeur Zodiac Heat Line Plus
Installation
- Dans le local technique, à proximité de la chaudière et à la sortie de la filtration sans by-pass. Position horizontale en ligne sur la tuyauterie. Alimentation primaire depuis le haut.
- Alimentation électrique en mono 230 V
- Possibilité d’inverser le sens de circulation du circuit primaire et secondaire en retournant l’échangeur.
- Cas particuliers : échangeur alimenté depuis des panneaux solaires.
- Il faut dimensionner l’échangeur en fonction des besoins en chauffage de la piscine, des caractéristiques des échangeurs avec primaire à 45°C ou 60°C (voir tableau caractéristiques) et de la puissance restituée par les panneaux solaires. Dans tous les cas, il faut alimenter l’échangeur depuis un ballon solaire situé entre les panneaux et l’échangeur.
- Les échangeurs Heat Line ne sont pas compatibles avec un montage direct depuis les panneaux solaires.
- Attention : température source primaire maxi = 90°C. Pression maxi = 2 bars. Échangeur monté avec chaudière murale existante ou avec chaudière dont la régulation est incorporée à l’intérieur de la chaudière.
