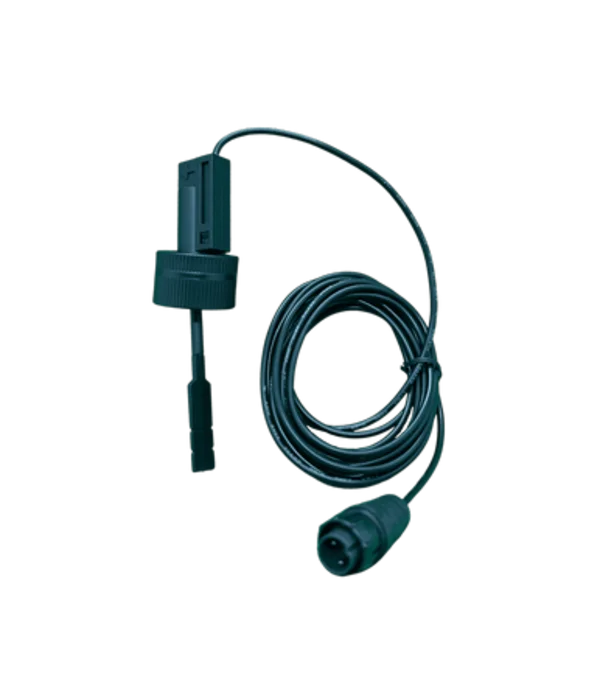

Détecteur de Débit NORYL CCEI pour Piscine – Prise Ronde 2 Points (Ø 50 mm)

Description

Détecteur de débit Noryl CCEI avec prise ronde 2 points : sécurité indispensable pour traitement automatique

Le détecteur de débit Noryl est un organe de sécurité indispensable dans toute installation de traitement automatique de l’eau de piscine. Il se place sur la canalisation de refoulement, juste avant la cellule d’électrolyseur ou la chambre d’analyse du régulateur de pH, et détecte la présence ou l’absence de circulation d’eau dans le circuit hydraulique. Dès que le débit d’eau devient insuffisant ou nul — par exemple lors d’un arrêt de la pompe de filtration, d’une vanne fermée ou d’un filtre colmaté — le détecteur envoie un signal au boîtier de commande pour arrêter immédiatement la production de chlore ou l’injection de produits chimiques. Cette sécurité protège les équipements, préserve la qualité de l’eau et respecte les exigences réglementaires de sécurité des systèmes automatisés.

Pourquoi un détecteur de débit est-il obligatoire sur un électrolyseur ou un régulateur pH ?

Un électrolyseur au sel produit du chlore par électrolyse de l’eau salée qui circule dans sa cellule. Si l’eau cesse de circuler alors que la production reste active, le chlore s’accumule en concentration extrême dans la cellule — ce qui peut provoquer une détérioration rapide des électrodes, voire une rupture de la cellule elle-même. De la même façon, un régulateur de pH équipé d’une pompe doseuse injecte un correcteur acide ou basique dans la canalisation. Si l’injection se fait sans circulation d’eau, le produit concentré stagne dans la tuyauterie ou reflue vers la chambre d’analyse, ce qui peut endommager les sondes et fausser les mesures pendant plusieurs jours.

Le détecteur de débit prévient ces deux scénarios en coupant automatiquement l’appareil dès que la circulation s’arrête. C’est une sécurité passive qui fonctionne sans intervention de l’utilisateur : tant que l’eau circule normalement, le contact électrique du détecteur reste fermé et autorise le fonctionnement de l’appareil. Dès que le débit tombe sous le seuil minimum (4 m³/h pour ce modèle), le contact s’ouvre et coupe l’alimentation.

Compatibilité CCEI : Limpido, Phileo, Oxeo, Phenix et tous régulateurs avec prise 2 points

Ce détecteur de débit Noryl est équipé d’une prise ronde à 2 points, le format de connexion standard des appareils CCEI. Il est compatible avec l’ensemble de la gamme de traitement automatique CCEI, notamment :

• Électrolyseurs Limpido (Limpido XC LAB, Limpido Pro pH, Limpido Pro Lab, Limpido LTE)
• Régulateurs pH Phileo (Phileo, Phileo LT)
• Régulateurs pH et ORP Oxeo (Oxeo, Oxeo LT, Oxeo SP)
• Régulateurs combinés Phenix (pH + ORP + analyse RedOx)

Il se branche directement sur le boîtier de commande via son connecteur à 2 broches. Aucune configuration électronique n’est nécessaire : le système reconnaît automatiquement la présence du détecteur de débit et active la fonction de sécurité.

Caractéristiques techniques : Noryl, filetage 3/4, palette 7 cm, débit 4 à 22 m³/h

Le corps du détecteur est fabriqué en Noryl, un polymère technique résistant aux produits chimiques de piscine (chlore, acide, soude) et aux UV. Ce matériau garantit une longévité maximale même dans un environnement chimiquement agressif.

Le raccordement s’effectue via un filetage 3/4 pouce. L’installation se fait sur la canalisation de refoulement à l’aide d’un collier de prise en charge en Ø 50 mm (non fourni) et d’un adaptateur fileté, qui permettent de monter le détecteur sans couper la tuyauterie. La palette de détection mesure 7 cm de longueur — c’est l’élément mobile qui pivote sous l’action du flux d’eau et active le contact électrique.

Le détecteur fonctionne dans une plage de débit de 4 à 22 m³/h. En dessous de 4 m³/h, le contact s’ouvre et arrête l’appareil raccordé. Au-dessus de 22 m³/h, le détecteur reste en position active mais ne doit pas être utilisé dans ces conditions de façon prolongée, car le flux trop rapide peut user prématurément la palette. Ces valeurs correspondent aux débits standards des pompes de filtration résidentielles, qui tournent généralement entre 8 et 18 m³/h.

Installation : sur canalisation Ø 50 mm, en amont de la cellule ou de la chambre d’analyse

Le détecteur de débit se monte juste avant la cellule d’électrolyseur ou la chambre d’analyse du régulateur pH, sur la canalisation de refoulement, après le filtre. Il doit être positionné de façon à ce que la palette soit libre de pivoter sous l’action du flux — évitez de le placer dans un coude ou trop près d’un raccord, et respectez le sens de circulation de l’eau indiqué par la flèche moulée sur le corps du détecteur.

Le montage via collier de prise en charge permet une installation sans couper la tuyauterie et sans vidanger le circuit. Le collier se fixe autour du tube Ø 50 mm, on perce ensuite le tube à travers le collier, et on visse l’adaptateur puis le détecteur. Le câble électrique à 2 broches se raccorde ensuite directement sur la prise prévue à cet effet sur le boîtier de l’électrolyseur ou du régulateur.

Quand faut-il obligatoirement installer un détecteur de débit ?

L’usage d’un détecteur de débit est obligatoire dans les cas suivants :

• Installation avec pompe de filtration à vitesse variable,car le débit peut varier en fonction du programme et tomber sous le seuilde fonctionnement de l’électrolyseur sans que la pompe s’arrête complètement.
• Installation avec local technique situé au-dessus du niveaude la piscine, car en cas d’arrêt de la pompe, l’eau peutrefluer et créer un désamorçage du circuit, laissant la cellule ou lessondes à sec.
• Installation avec vannes multivoies ou dérivation,qui peuvent accidentellement couper ou réduire le débit vers l’électrolyseurou le régulateur sans arrêter la pompe principale.

Même lorsque ces situations ne s’appliquent pas, l’installation d’un détecteur de débit reste une excellente pratique de sécurité préventive qui protège votre investissement matériel et évite des pannes coûteuses.

Diagnostic et remplacement : comment tester un détecteur de débit défaillant

Si votre électrolyseur ou régulateur affiche une erreur de débit ou ne démarre pas malgré la pompe en fonctionnement, le détecteur de débit peut être en cause. Pour tester son bon fonctionnement, débranchez le connecteur du boîtier, positionnez un multimètre sur la fonction « Ohms », puis testez la continuité entre les deux broches du connecteur avec la filtration en marche. Si l’appareil indique 0 ohm, le détecteur fonctionne normalement. Si aucune valeur ne s’affiche, le contact interne est défaillant et le détecteur doit être remplacé.

Les causes courantes de défaillance incluent l’usure mécanique de la palette (qui peut se bloquer ou se casser après plusieurs années), l’encrassement du mécanisme par des dépôts calcaires ou des algues, ou l’oxydation des contacts électriques en environnement humide. Le remplacement du détecteur de débit est une opération simple qui ne nécessite pas de vidange du circuit.
