Description
Coffret Piccolo PI-NCC PZ CCEI : la commande piézoélectrique pour votre nage à contre-courant
Le coffret Piccolo PI-NCC PZ de CCEI est un coffret électrique compact conçu pour alimenter et piloter une pompe de nage à contre-courant, de balnéo ou un blower de piscine. Sa particularité par rapport au coffret PI-NCC standard réside dans le module de contrôle Piezo MPZ intégré, qui permet de commander la pompe à distance depuis la margelle ou la paroi du bassin à l’aide d’un bouton piézoélectrique, sans avoir recours à un système pneumatique traditionnel. Cette technologie offre une portée pouvant atteindre 100 mètres et élimine toutes les contraintes de distance et de maintenance liées aux tubes pneumatiques.
Disponible en trois calibres de disjoncteur magnéto-thermique (6-10A réf. PF10B161, 10-16A réf. PF10B160 et 13-18A réf. PF10B162), le coffret s’adapte à la puissance de votre pompe. Il accepte nativement les alimentations monophasée 230V (moteurs jusqu’à 2,2 kW / 3 ch) et triphasée 400V (moteurs jusqu’à 4 kW / 5,5 ch), ce qui le rend compatible avec la quasi-totalité des pompes de NCC du marché.
Technologie Piezo : pourquoi remplacer le pneumatique ?
Les coffrets NCC traditionnels utilisent un récepteur pneumatique pour la commande à distance : un tube d’air relie le bouton poussoir au bord du bassin jusqu’au coffret dans le local technique. Ce système, bien que fiable, présente plusieurs inconvénients. La longueur du tube est limitée (généralement 10 à 15 mètres), les raccords peuvent se desserrer avec le temps, et le tube pneumatique est sensible aux UV et au vieillissement.
La technologie Piezo supprime ces limitations. Le bouton piézoélectrique génère un micro-courant par simple pression du doigt, transmis par un câble électrique au module MPZ intégré dans le coffret. Le câble peut être prolongé sans perte de signal, et le bouton ne comporte aucune pièce mécanique en mouvement. Le résultat est une commande plus fiable, plus esthétique et sans maintenance. Les boutons Piezo CCEI sont disponibles en deux matériaux (POM plastique ou inox 316L) et sont dotés d’un rétroéclairage RGB qui indique visuellement l’état de fonctionnement de la pompe.
Format Piccolo : compact, étanche et mural

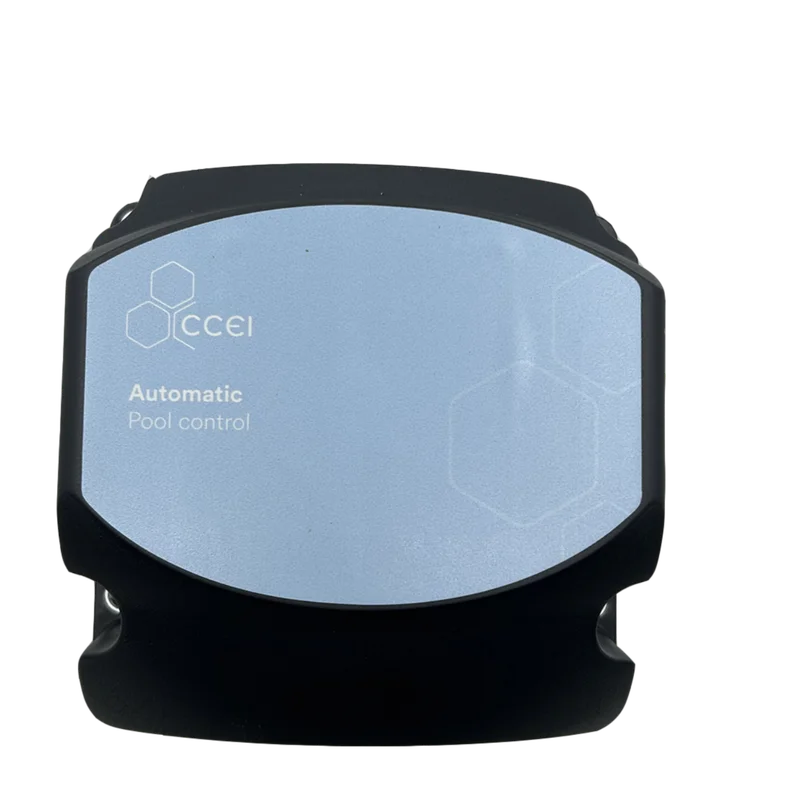

Le coffret PI-NCC PZ reprend le format Piccolo caractéristique de CCEI : un boîtier compact de 160 × 160 × 140 mm pesant environ 1,1 kg, avec un indice de protection IP67 qui le rend parfaitement étanche à la poussière et à l’immersion temporaire. Il se fixe au mur du local technique à l’aide des chevilles et vis fournies, et s’intègre facilement dans les espaces réduits. Les passe-fils et bouchons d’étanchéité livrés avec le coffret assurent une installation propre et sécurisée des câbles d’alimentation et de raccordement au bouton Piezo.
Quel calibre de disjoncteur choisir ?
Le choix du disjoncteur dépend de l’intensité absorbée par votre pompe de nage à contre-courant. Cette information figure sur la plaque signalétique de la pompe ou dans sa documentation technique. En règle générale, les pompes de petite puissance (0,5 à 0,75 kW) se situent dans la plage 6-10A (réf. PF10B161). Les pompes de puissance intermédiaire (0,75 à 1,5 kW) correspondent au calibre 10-16A (réf. PF10B160). Les pompes les plus puissantes (1,5 à 2,2 kW en mono, jusqu’à 4 kW en tri) nécessitent le calibre 13-18A (réf. PF10B162). En cas de doute, consultez le tableau de correspondance fourni dans la notice du coffret ou contactez le service client Pool Planet.
Compatible monophasé et triphasé : une polyvalence native
Contrairement à de nombreux coffrets NCC du marché qui imposent de choisir entre une version mono et une version tri, le Piccolo PI-NCC PZ accepte nativement les deux types d’alimentation. Vous pouvez le raccorder en monophasé 230V pour des pompes jusqu’à 2,2 kW (3 ch) ou en triphasé 400V pour des moteurs plus puissants jusqu’à 4 kW (5,5 ch). Cette polyvalence permet de conserver le même coffret si vous changez de pompe ou si vous faites évoluer votre installation électrique, sans avoir à remplacer l’ensemble du boîtier.
Coffret PI-NCC PZ vs PI-NCC pneumatique : quelle différence ?
Pool Planet propose les deux versions du coffret Piccolo NCC. Le PI-NCC standard intègre un récepteur pneumatique longue distance et convient aux installations existantes déjà équipées d’un tube pneumatique. Le PI-NCC PZ intègre le module Piezo MPZ et nécessite l’achat séparé d’un ou deux boutons Piezo (POM ou inox 316L) ainsi que de la traversée de paroi correspondante. Le choix entre les deux dépend principalement de votre installation existante et de vos préférences en termes de confort et d’esthétique.
Tableau de correspondance : calibre de disjoncteur selon la puissance de la pompe
| Moteurs monophasés 230V | Puissance | Moteurs triphasés 400V | |||
|---|---|---|---|---|---|
| Calibre disjoncteur | Intensité absorbée | CV | kW | Calibre disjoncteur | Intensité absorbée |
| 1,6 / 2,5 | 2,2 A | 0,33 | 0,25 | 1 / 1,6 | 0,9 A |
| 2,5 / 4 | 3,12 A | 0,5 | 0,37 | 1 / 1,6 | 1,2 A |
| 4 / 6,3 | 4,76 A | 0,75 | 0,55 | 1,6 / 2,5 | 1,6 A |
| 4 / 6,3 | 6,01 A | 1 | 0,75 | 1,6 / 2,5 | 2,0 A |
| 6 / 10 | 7,6 A | 1,5 | 1,1 | 2,5 / 4 | 2,8 A |
| 9 / 14 | 10,4 A | 2 | 1,5 | 2,5 / 4 | 3,6 A |
| — | — | 3 | 2,2 | 4 / 6,3 | 5,1 A |
| — | — | 4 | 3 | 6 / 10 | 6,8 A |
Les deux dernières lignes (3 kW et 4 kW) concernent uniquement les moteurs triphasés 400V. Repérez l’intensité absorbée sur la plaque signalétique de votre pompe pour choisir le calibre de disjoncteur adapté.
