Description

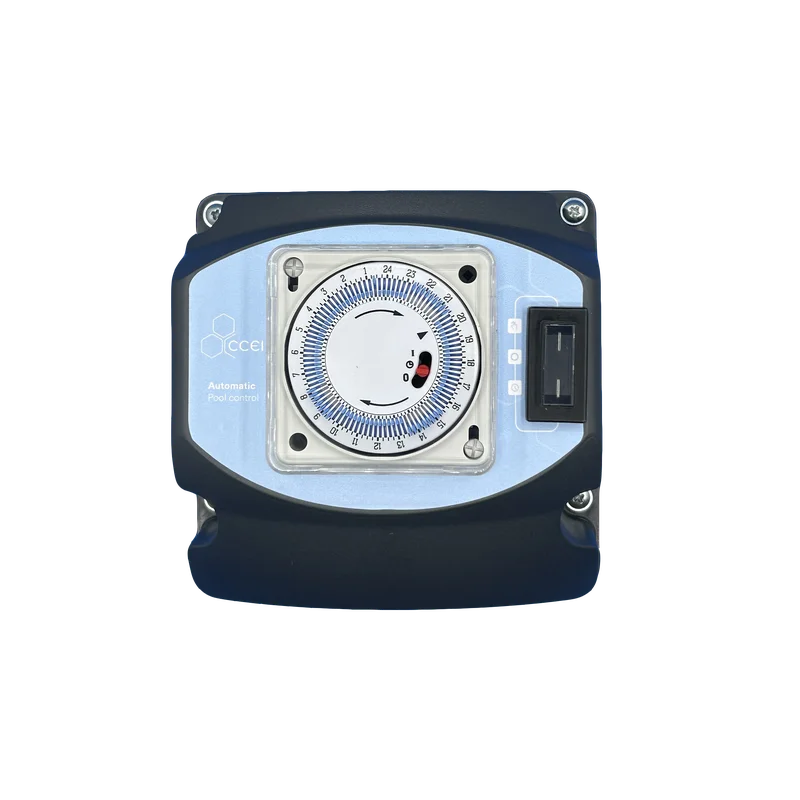

Coffret PICCOLO PI-10 CCEI : commandez et protégez la pompe de filtration de votre piscine
Le coffret PICCOLO PI-10 de CCEI est un coffret électrique compact dédié à la commande et à la protection de la pompe de filtration de votre piscine. Grâce à son horloge de programmation journalière, vous définissez les plages de fonctionnement de votre filtration sans aucune intervention manuelle quotidienne. La protection du moteur est assurée par un disjoncteur magnéto-thermique intégré qui coupe automatiquement l’alimentation en cas de surcharge ou de court-circuit.
Pourquoi installer un coffret de commande pour sa pompe de filtration ?
La filtration est le pilier de la qualité de l’eau d’une piscine : elle doit fonctionner plusieurs heures par jour, et la durée varie selon la température de l’eau (règle courante : température de l’eau divisée par deux = nombre d’heures de filtration). Sans coffret de commande, il faudrait allumer et éteindre la pompe manuellement chaque jour. Le PICCOLO PI-10 automatise cette tâche en vous permettant de programmer les créneaux horaires de filtration une seule fois. L’horloge se charge ensuite de piloter la pompe jour après jour, ce qui garantit une filtration régulière et réduit la consommation électrique en évitant tout fonctionnement inutile.
Au-delà de la programmation, le coffret assure la sécurité électrique de votre installation. Le disjoncteur magnéto-thermique protège le moteur de la pompe en cas de surcharge prolongée (protection thermique) ou de court-circuit (protection magnétique). C’est une protection indispensable pour prolonger la durée de vie de votre pompe de filtration.
Compatible monophasé et triphasé
Contrairement à certains coffrets de la gamme Piccolo qui sont exclusivement monophasés, le PI-10 accepte aussi bien les pompes monophasées (230V) que triphasées. Cette polyvalence en fait un choix adapté à la plupart des installations de piscine résidentielle, que votre pompe soit un modèle courant monophasé ou un modèle triphasé plus puissant. Le disjoncteur intégré est réglable jusqu’à 10 A, ce qui couvre une large gamme de puissances de pompe. Avant la première mise en service, il est important de régler le calibre du disjoncteur en fonction de l’intensité nominale indiquée sur la plaque signalétique de votre pompe. Pour les moteurs triphasés, il convient de vérifier le sens de rotation et, si nécessaire, de permuter deux fils au niveau du moteur.
Un boîtier compact et étanche pour le local technique
Le coffret PI-10 reprend le format ultra-compact de la gamme Piccolo : 160 × 160 × 140 mm pour environ 800 grammes. Ce gabarit permet de l’installer facilement dans un local technique déjà équipé, même lorsque l’espace est limité. La fixation murale s’effectue sans ouvrir le coffret grâce aux chevilles et vis fournies, et les passe-fils sont préinstallés pour faciliter le raccordement.
L’indice de protection IP67 garantit une étanchéité totale aux poussières et une résistance à l’immersion temporaire — un atout important dans un local technique de piscine où l’humidité et les éclaboussures sont fréquentes. Le boîtier est classé en isolation Classe II (double isolation), ce qui renforce la sécurité électrique sans nécessiter de raccordement à la terre du coffret lui-même.
Deux modes de fonctionnement : automatique et marche forcée
En mode programmation, l’horloge journalière (réglable par tranches de 10 minutes) pilote automatiquement les cycles de marche et d’arrêt de la pompe de filtration. En mode marche forcée, un simple appui sur le bouton extérieur permet de démarrer manuellement la pompe en dehors des créneaux programmés — utile par exemple après une forte fréquentation du bassin ou un orage qui a troublé l’eau. Les commandes sont accessibles depuis l’extérieur du boîtier, sans avoir à l’ouvrir.
Piccolo PI-10 ou Piccolo PI-10PSM : quelle différence ?
Ces deux coffrets partagent le même boîtier compact, mais ne pilotent pas le même équipement. Le PI-10 est dédié à la pompe de filtration : c’est le coffret principal du local technique. Le PI-10PSM, quant à lui, est conçu pour commander un surpresseur (la pompe auxiliaire qui alimente un robot hydraulique ou un balai de nettoyage). Si votre installation comprend les deux équipements, vous avez besoin des deux coffrets — ou d’un coffret multifonctions de type Panorama PA PS qui regroupe les deux commandes dans un seul boîtier.
Interrupteur différentiel : un point important
Le coffret PI-10 ne contient pas d’interrupteur différentiel. Pour que votre installation soit conforme à la norme NF C15-100, un interrupteur différentiel 30 mA doit être installé en amont, dans le tableau électrique général de votre habitation. Si vous souhaitez un coffret avec protection différentielle intégrée, orientez-vous vers les versions « ID » de la gamme Piccolo (PI-10 ID) ou vers un coffret multifonctions Panorama équipé d’un différentiel.
