Description
Coffret Électrique Triphasé AstralPool avec Différentiel 30 mA et Transformateur 100 VA

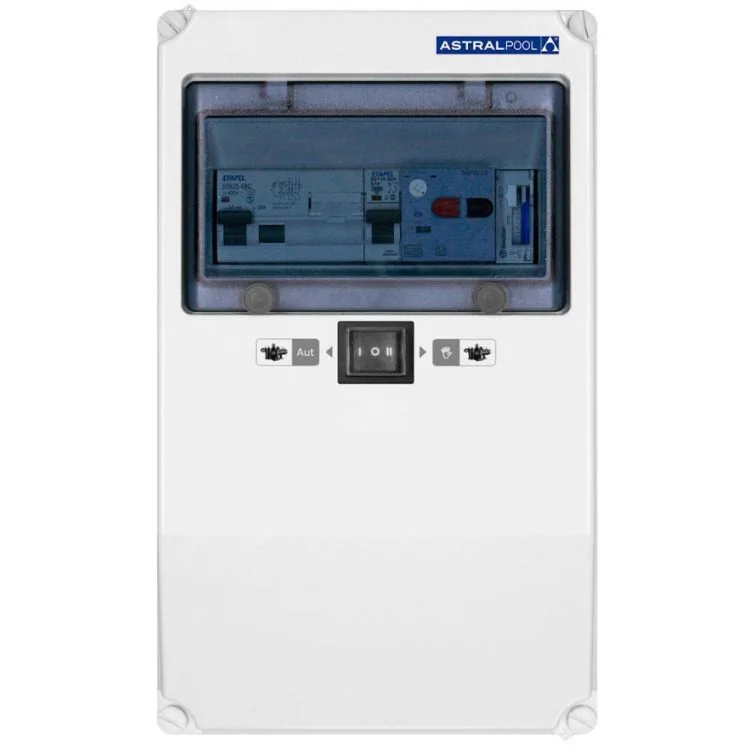

Le Coffret de Piscine AstralPool QXFLU2213 est la solution de commande et de protection définitive pour les systèmes de filtration et d’éclairage avec alimentation triphasée. Spécialement conçu pour le marché européen, ce coffret monobloc garantit la sécurité maximale des utilisateurs et une automatisation rigoureuse pour l’entretien de l’eau de votre piscine résidentielle ou commerciale.
Doté d’un interrupteur différentiel à haute sensibilité (>30mA) et d’un disjoncteur-moteur magnétothermique, le coffret électrique triphasé AstralPool protège efficacement la pompe de piscine contre les courts-circuits, les surcharges et les courants de fuite à la terre, tout en respectant les normes techniques les plus exigeantes.
Bénéfices du Coffret Électrique Triphasé AstralPool QXFLU2213
Investir dans un coffret électrique de commande certifié assure la longévité des équipements installés dans votre local technique :
- Programmation Horaire Intégrée : Comprend un interrupteur horaire avec réserve de marche, permettant de définir les cycles quotidiens de filtration de manière automatique, même en cas de coupure de courant temporaire dans l’habitation.
- Transformateur de 100 VA Intégré : Développé pour alimenter en toute sécurité et en très basse tension (12V) les projecteurs et les systèmes d’éclairage LED subaquatiques de la piscine.
- Contrôle Manuel et Automatique : Commutateur externe à 3 positions permettant de choisir simplement entre le fonctionnement en mode Automatique (AUT), Manuel ou Éteint (0).
- Entrées pour Commandes de Sécurité À Distance : Bornes spécifiques pour le raccordement de sécurité de niveau bas (flotteur/pressostat) ed de sécurité de niveau haut ou de protection antigel (flotteur/thermostat).
- Construction Robuste et Étanche : Boîtier en plastique ABS gris (RAL7035) avec fenêtre en polycarbonate transparent, certifié avec les indices de protection IP65 et IK08 contre la poussière, les jets d’eau et les impacts.
Spécifications Techniques et Modèles Disponibles
Consultez la table officielle avec toutes les références, les codes d’article et la plage correspondante de réglage du disjoncteur-moteur pour la gamme **Triphasée (400V)** avec transformateur de 100 VA.
| Modèle | Ampérage | Puissance Triphasée (400V) |
|---|---|---|
| A | 1,6 – 2,5A | 0,50 – 1,50 cv |
| B | 2,5 – 4,0A | 1,50 – 2,0 cv |
| C | 4,0 – 6,3A | 3 cv |
| D | 6,0 – 10,0A | 4 cv |
Composants Internes et Dimensions
- Dimensions du Compartiment : 36,9 x 22,2 x 12,2 cm, avec un espace optimisé pour la maintenance interne et un câblage propre.
- Passage Isolé de Câbles : Comprend 5 presse-étoupes à compression à la base pour empêcher toute entrée de poussière ou d’éclaboussures d’eau.
- Composants de Classe Industrielle : Contacteur et disjoncteur-moteur robustes de marques de référence dans le secteur pour supporter les pics de courant lors du démarrage triphasé.
Foire Aux Questions (FAQ) – Coffret Électrique Triphasé AstralPool
1. Quelle est la différence entre ce coffret triphasé et un modèle monophasé ?
Ce coffret électrique (modèle QXFLU2213) a été conçu spécifiquement pour les systèmes électriques avec alimentation **Triphasée (400V)**. Il comprend un disjuntor-moteur et un contacteur adaptés pour protéger et commander les moteurs et les pompes triphasés, qui sont courants dans les piscines de grande taille ou les installations commerciales.
2. À quoi sert la commande de sécurité de niveau bas (C11-C12) ?
Ce raccordement permet de connecter des accessoires de sécurité externe comme un flotteur de niveau ou un pressostat. Si le niveau d’eau descend dangereusement ou si la pression échoue, l’ouverture de ce circuit fait couper la pompe immédiatement, empêchant ainsi le moteur de fonctionner à sec et de brûler les garnitures mécaniques.
3. Puis-je raccorder des projecteurs LED de piscine sur ce transformateur de 100 VA ?
Tout à fait. Le **transformateur de 100 VA** convertit la tension électrique en 12V de sécurité, étant parfaitement dimensionné pour alimenter les spots et projecteurs subaquatiques de la piscine. Assurez-vous seulement que la somme totale de la puissance (Watts) de vos spots ne dépasse pas la capacité maximale du transformateur.
4. L’horloge de programmation perd-elle l’heure s’il y a une coupure de courant ?
Non. L’interrupteur horaire intégré possède une technologie avec réserve de marche. Cela signifie qu’il continue à décompter le temps en interne via un mécanisme de secours pendant une panne d’électricité, maintenant ainsi les cycles de filtration corrects lorsque le courant revient.
5. Comment savoir quel est le code d’article correct à acheter ?
Le choix dépend strictement de l’intensité nominale en Ampères (A) indiquée sur la plaque signalétique de votre pompe de piscine triphasée. Vous devez sélectionner le modèle de coffret électrique dont la plage de réglage du disjoncteur-moteur inclut l’ampérage exact de consommation de votre moteur (par exemple, si la pompe consomme 3A, vous devez choisir la référence **1004Q** qui se règle entre 2.5 et 4.0 A).
Sécurité Certifiée avec la Garantie AstralPool
Garantissez que le cœur technique de votre piscine fonctionne de manière totalement autonome et protégée contre les aléas domestiques. Le Coffret Triphasé AstralPool avec Différentiel et Transformateur offre une fiabilité industrielle dans le confort de votre environnement résidentiel.
