Clavier de commande 01580-0001 Dimension One Spas

Description

Informations sur le clavier Dimension One 01580-0001 (2 pompes)

Le clavier référence 01580-0001 est exclusivement utilisé sur les spas du fabricant Dimension One qui sont équipés des systèmes Gecko MSPA-MP.

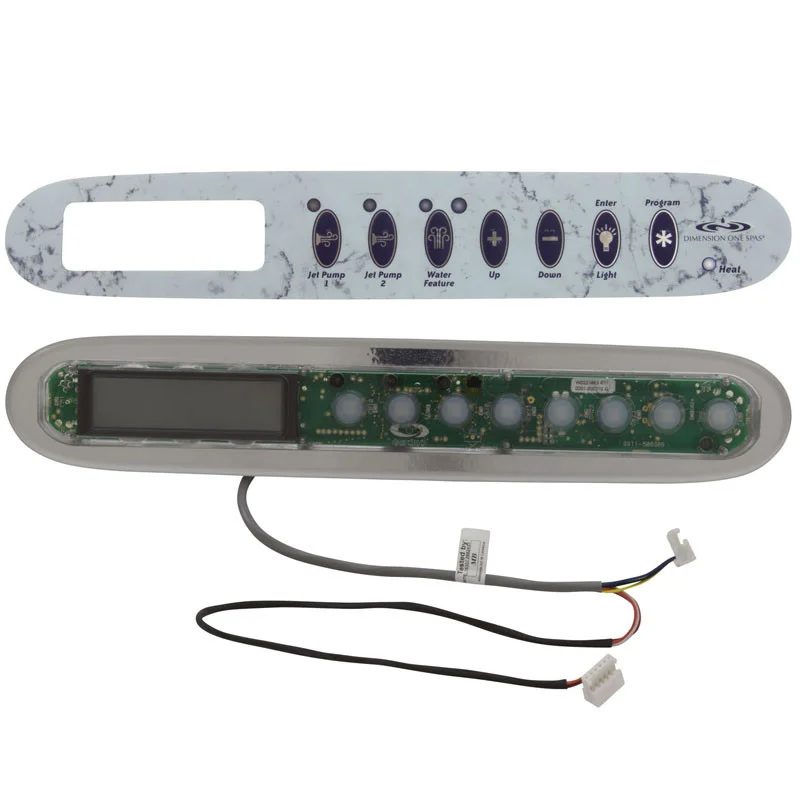

Ce modèle aussi connu sous la référence TSC24-D13 peut être retrouvé sur l’ensemble des spas de la marque entre 2001 et 2006 équipé de 2 pompes ainsi que sur les séries Triad II/Seville, LFX Californian/Dupree Bay, Sarena/Lotus Bay. Seul la membrane autocollante aussi appelé Overlay venant se placer sur l’écran de contrôle vierge (cf photo 2 et 3) diffère en fonction du modèle. Pour voir les différentes compatibilités, référez-vous au tableau ci-dessous.

Le modèle proposé ici est vendu avec la membrane adhésive portant la référence 01560-350 comprenant 7 touches (Jets 1, Jets 2, Light, Up, Down, Enter, Program). Avec sa forme ovale tout en longueur et son revêtement aux couleurs du fabricant, ce clavier très simple d’utilisation permet de gérer la température de l’eau mais également par la suite d’activer les pompes (jusqu’à 2 pour ce modèle), d’allumer ou éteindre la lumière et de programmer les différents modes de votre spa.

Sur la gauche, il propose un grand écran LCD offrant la possibilité d’obtenir des informations complémentaires sur le fonctionnement du spa (la température, les messages d’erreurs etc …). Des voyants lumineux au-dessus de chaque bouton permettent de vérifier le bon fonctionnement des équipements.

Note : Il existe deux versions différentes de ce clavier. La première portant la référence 01560-310 équipait les spas Dimensions One entre le milieu des années 1999 et 2001 et la plus récente référence 01580-0001 équipant les spas de la marque depuis cette date. La seule différence entre les deux versions réside dans le fait que le premier modèle est équipé d’une connectique 8 broches alors que la seconde version est équipé d’une double connectique 4 et 6 broches.

Procédure pour le changement d’un clavier Dimension One
Comment changer le revêtement de son clavier ?
Brochure fabricant

Références connues pour ce modèle : 01580-0001, TSC24-D13, TSC-24-AD-NOSPW-D13.
Remplacements possibles : 01560-1010, 01710-1004, 01710-1006

Dimensions :

Dimensions du clavier (mm) : 340 x 60
Orifice (mm) : 310 x 37
Longueur du câble (cm) : 254 – Doubles connectiques 6 broches (fil blanc, rouge, marron et orange), et 4 broches (fil jaune, vert, noir et bleu)
Poids : 0.54kg

Compatibilité des revêtements pour le clavier TSC-24

* Nous proposons également les revêtements à l’unité. N’hésitez pas à prendre contact avec notre service si vous souhaitez en obtenir un en particulier.
