ZODIAC URANUS ECHANGEUR (FICHE OPTIONS)

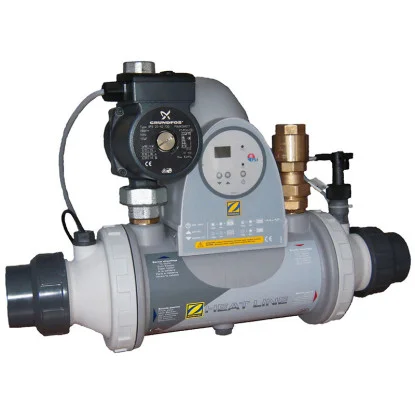

Échangeur piscine Zodiac Uranus
- Notice Echangeur Zodiac Uranus
- Garantie2 ans
Les avantages de l’échangeur piscine Zodiac Uranus
- Compatibilité tout type de chauffage domestique (pompe à chaleur, chaudière, géothermie, solaire)
- Grande robustesse (plaques titane, enveloppe Noryl-Polyamide)
- Deux configurations possibles pour une adaptation optimale à tous types d’installations
- Simple d’installation
Caractéristiques techniques de l’échangeur Zodiac Uranus
| Modèles | Nu/Plus 35 | Nu/Plus 70 | Nu/Plus 120 | Nu/Plus 240 |
|---|---|---|---|---|
| Puissance avec primaire à 90°C (kW) | 35 | 70 | 120 | 240 |
| Puissance avec primaire à 60°C (kW) | 20 | 40 | 65 | 130 |
| Puissance avec primaire à 45°C (kW) | 13 | 25 | 31 | 57 |
| Pression max | 2 bar | 2 bar | 2 bar | 2 bar |
| Température max admissible | 90°C | 90°C | 90°C | 90°C |
| Alimentation électrique | 230V / 1 / 50Hz | 230V / 1 / 50Hz | 230V / 1 / 50Hz | 230V / 1 / 50Hz |
| Poids en kg | 37 | 38 | 65 | 70 |
| Raccordement primaire chauffage | Ø26/34 | Ø26/34 | Ø32/42 | Ø32/42 |
| Raccordement secondaire piscine | PVC Ø50 | PVC Ø50 | PVC Ø50 | PVC Ø50 |
| Débit primaire chauffage en m3/h | 1,5 | 3,1 | 3,53 | 7,06 |
| Débit secondaire piscine en m3/h | 1,5 | 3 | 4,16 | 8,32 |
| Perte de charge primaire chauffage en mCE | 1,2 | 0,4 | 2,1 | 2,5 |
| Perte de charge secondaire piscine en mCE | 1,4 | 1,7 | 3,1 | 3,8 |
Équipements de l’échangeur piscine Zodiac Uranus
- Appareil entièrement câblé et monté
- Échangeur à plaques à hautes performances en Titane
- Pimaire avec accélérateur réglable 2 vannes 1/4 tour – 1 clapet – en attente filetage mâle Ø26/34 avec douilles à souder Ø20/22
- Secondaire – PVC Ø50
- Thermostat à affichage digital
- Interrupteur de débit
- Câblage mono 230 V par prise de courant
- Bouchon de purge ou de vidange
Installation
- Réalisez l’installation dans un local technique, à proximité de la chaudière et à la sortie de la filtration (pensez à prévoir un by-pass).
- Alimentez électriquement l’échangeur en mono 230V avec protection par un disjoncteur différentiel 30 mA en tête de ligne (non fourni).
- Vous pouvez changer le sens de circulation du circuit primaire et secondaire simplement en retournant l’échangeur.
Cas particulier : votre échangeur est alimenté via une géothermie ou une pompe à chaleur
- Dimensionnez l’échangeur selon les besoins en chauffage du bassin, des caractéristiques des échangeurs avec primaire à 60 ou 45°C et de la puissance de la géothermie.
- Pour un fonctionnement optimal il est conseillé la mise en place d’un ballon tampon.
