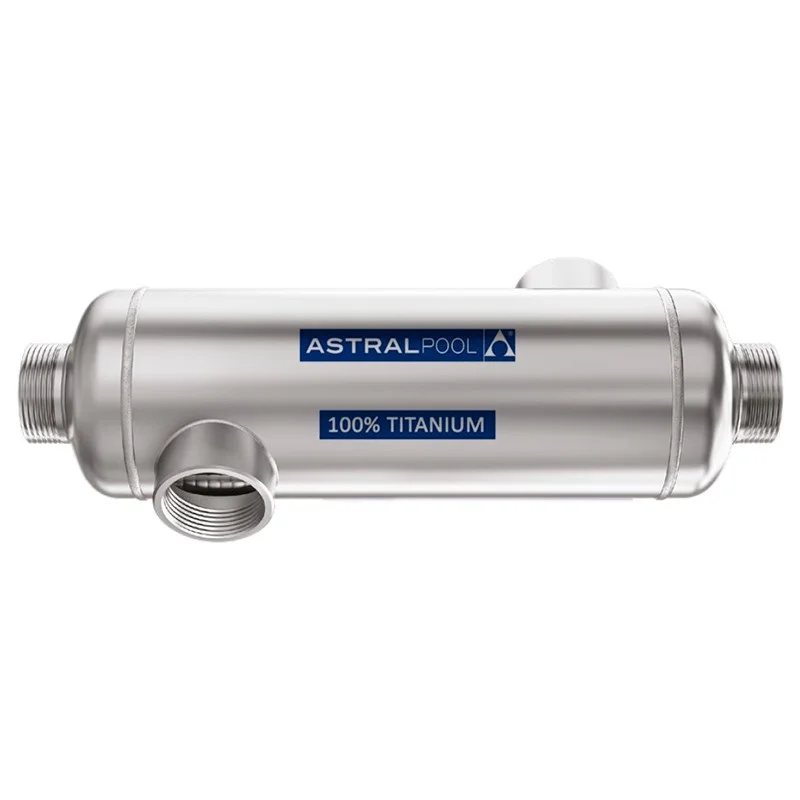

Échangeur de chaleur Heatermax Evo Astralpool
L’échangeur de chaleur eau-eau Astralpool Waterheat Evo permettra de chauffer efficacement l’eau de la piscine toute l’année. Ce système de chauffage de l’eau de la piscine fonctionne grâce à une chaudière, qui augmente la température de l’eau grâce à cet équipement Astralpool.
Cet échangeur fonctionne avec deux circuits, dont le circuit primaire transporte la source chaude et donc, dans le circuit secondaire se trouve la source froide à chauffer. Ainsi, l’eau de la piscine augmentera en température pour offrir un bain agréable quelle que soit la saison.
Cet échangeur de chaleur est conçu avec un mécanisme efficace et de qualité. En ce qui concerne les matériaux, le corps de l’échangeur est en titane, c’est-à-dire le circuit secondaire, par lequel circule l’eau de la piscine. Le serpentin du circuit secondaire est également en titane, l’espace par lequel passe l’eau de la chaudière.
Concernant la pression de travail, le circuit primaire fonctionne à 10 bar, tandis que la pression de travail secondaire est de 3 bar.
Le graphique suivant présente un détail technique de l’équipement, où vous pourrez consulter les dimensions dans le tableau ci-dessous.
Concernant les entrées et sorties de l’échangeur, il convient d’indiquer que :
– K1 : entrée chaudière
– K4 : sortie chaudière
– K3 : entrée piscine
– K2 : sortie piscine
Caractéristiques techniques de l’échangeur de chaleur Astralpool Heatermax Evo
|
Modèle |
TIT 20 kW |
TIT 40 kW |
TIT 60 kW |
TIT 105 kW |
TIT 140 kW |
TIT 210 kW |
TIT 300 kW |
TIT 450 kW |
|
Code |
71607 |
71608 |
71609 |
71610 |
71611 |
71612 |
71613 |
71614 |
|
Puissance 90 °C (kW) |
20 |
40 |
60 |
105 |
140 |
210 |
300 |
450 |
|
Puissance 60 °C (kW) |
10 |
20 |
30 |
40 |
60 |
80 |
120 |
210 |
|
Puissance 45 °C (kW) |
5 |
10 |
15 |
20 |
3 |
40 |
60 |
100 |
|
Débit chauffage (m3/h) |
1,6 |
2,7 |
3,1 |
6,6 |
7 |
10 |
11 |
16 |
|
Perte de charge chauffage (Bar) |
0,0006 |
0,024 |
0,040 |
0,030 |
0,040 |
0,122 |
0,214 |
0,470 |
|
Connexion chauffage (pouces) |
G ¾ » |
G ¾ » |
G ¾ » |
G 1½ » |
G 1½ » |
G 1½ » |
G 1½ » |
G 1½ » |
|
Volume piscine (m3/h) |
11 |
15 |
20 |
23 |
20 |
25 |
20 |
21 |
|
Perte de charge piscine (Bar) |
0,119 |
0,192 |
0,418 |
0,293 |
0,316 |
0,633 |
0,596 |
0,860 |
|
Connexion piscine (pouces) |
G 1″ |
G 1½ » |
G 1½ » |
G 1½ » |
G 1½ » |
G 1½ » |
G 1½ » |
G 1½ » |
|
Dimensions A (mm) |
122 |
122 |
122 |
140 |
140 |
140 |
140 |
140 |
|
Dimensions B (mm) |
75 |
175 |
225 |
170 |
270 |
420 |
670 |
920 |
|
Dimensions C (mm) |
290 |
390 |
440 |
357 |
457 |
607 |
857 |
1107 |
|
Dimensions (Ø) |
80 |
80 |
80 |
102 |
102 |
102 |
102 |
102 |
|
Poids (kg) |
1,2 |
1,7 |
1,9 |
2,2 |
2,7 |
3,8 |
5,3 |
6,8 |
