Description

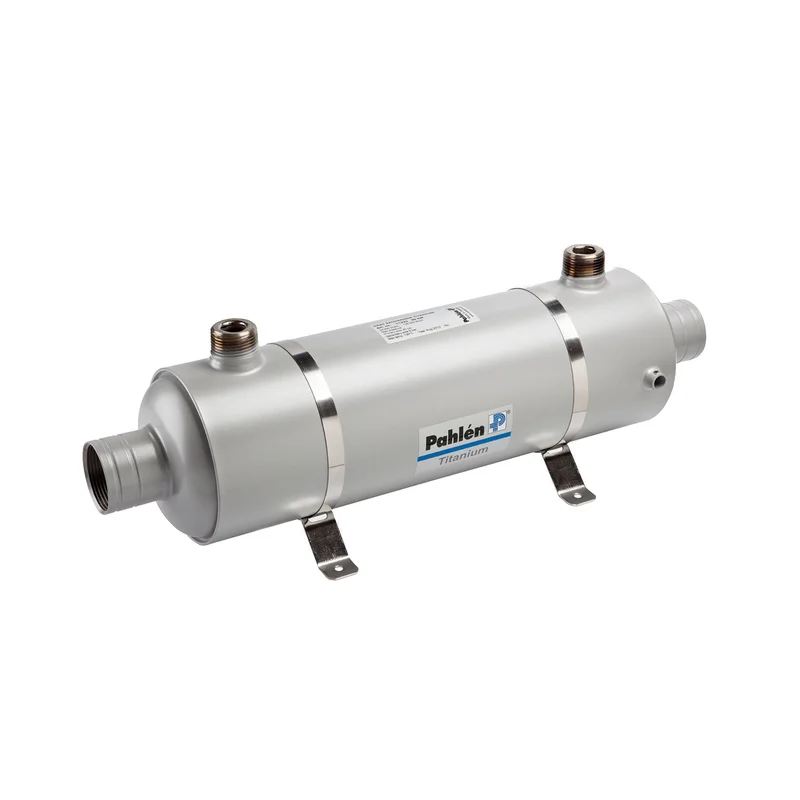

Pahlen Hi-Flow en titane est un échangeur de chaleur doté d’excellentes capacités de transfert de chaleur. Il est destiné aux piscines et autres systèmes qui nécessitent des performances élevées ainsi qu’une faible perte de charge.
Le titane a été choisi pour sa haute résistance à la corrosion, ce qui le rend adapté aux piscines et spas à eau agressive, eau salée et où sont utilisés des équipements au chlore.
Les échangeurs de chaleur en titane sont légers et compacts avec une enveloppe soudée et un système de canalisations pour le fluide de transfert. Les échangeurs de chaleur en titane peuvent être installés avec des chaudières, des pompes à chaleur, des panneaux solaires ou d’autres sources de chaleur.
Détails:
- Puissance : 75 kW à une température de départ de 90°C/70° de retour
- 65 000 kcal/h = 75 kW
- Pression maximale : côté primaire 30 bar – côté secondaire 5 bar
- Option d’installation : des supports réglables en acier inoxydable sont inclus – horizontaux ou verticaux
- adapté aux piscines d’eau salée
Les valeurs limites suivantes ne doivent pas être dépassées :
- Teneur en chlore : max 3 mg/l (ppm)
- Valeur pH : 7,2-7,6
- Alcalinité : 60-120 mg/l (ppm)
- Dureté calcique : 100-300 mg/l (ppm)
- Température maximale : 130°C
- Pression maximale : primaire 30 bar, secondaire 5 bar
Veuillez noter le calcul suivant pour chauffer l’eau de votre piscine !
Chauffer 1 m³ d’eau à 1 °C nécessite une énergie thermique de 1,16 kWh.
Une piscine a une perte de chaleur moyenne de 0,5 à 3 °C par jour. Si votre piscine est recouverte d’un film solaire, la perte est réduite à environ 1 à 1,5 °C par jour.
Pour une piscine d’un volume de 10 m³ (10 000 litres), vous avez besoin de 11,6 kWh d’énergie par degré.
Pour une piscine de 30 m³, vous avez besoin de trois fois plus d’énergie.
En supposant une perte de chaleur de 1 °C par jour, extrapolée sur 24 heures avec un volume de 30 m³, cela donne un besoin thermique d’environ 35 kWh (30 m³ x 1,16 kW = 34,8 kW).
Sélectionnez maintenant un échangeur de chaleur d’une puissance calorifique de 45 kW, Cela nécessite une autonomie d’environ 0,7 heure par jour (35 kWh Besoin en chaleur : 45 kW (puissance calorifique = 0,7) pour réduire les pertes de chaleur de 1 °C pour équilibrer.
Conseil! Une bâche solaire préserve la chaleur de votre eau (la nuit), chauffe l’eau le jour et protège la piscine des saletés entrantes.
Un disjoncteur FI est indispensable pour tous les systèmes électriques. Ces travaux sont réalisés par un maître électricien agréé.
Remarque : les photos présentées correspondent au dernier état de production. Cependant, en raison de l’évolution constante de la situation du marché, la conception et la couleur des produits réellement livrés peuvent varier légèrement. Grâce aux évolutions techniques, des modifications de forme sont possibles à court terme.
