Carte electronique spa Balboa GS500Z et GS501Z

Description

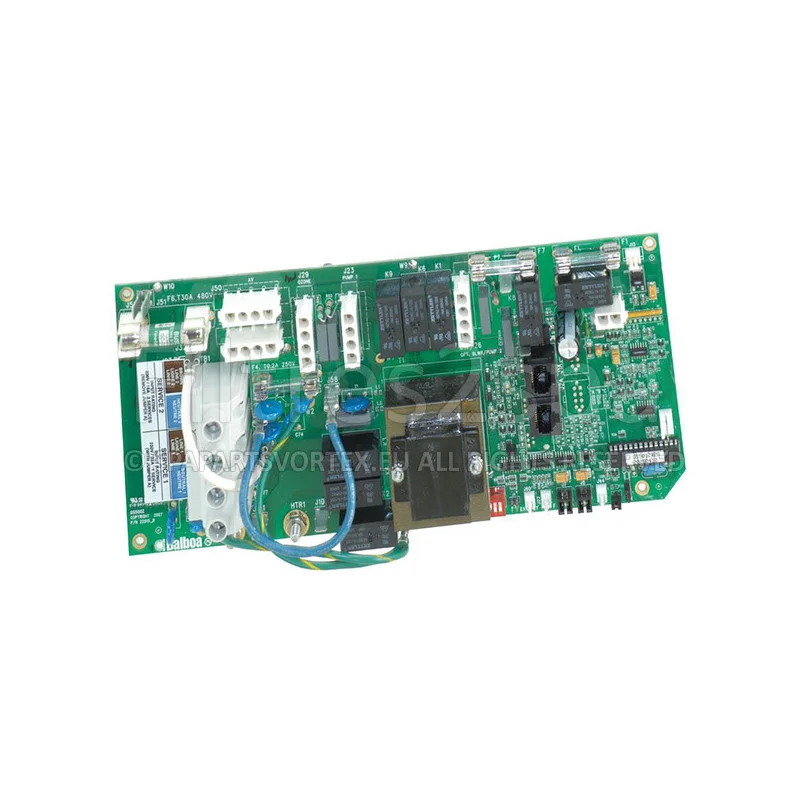

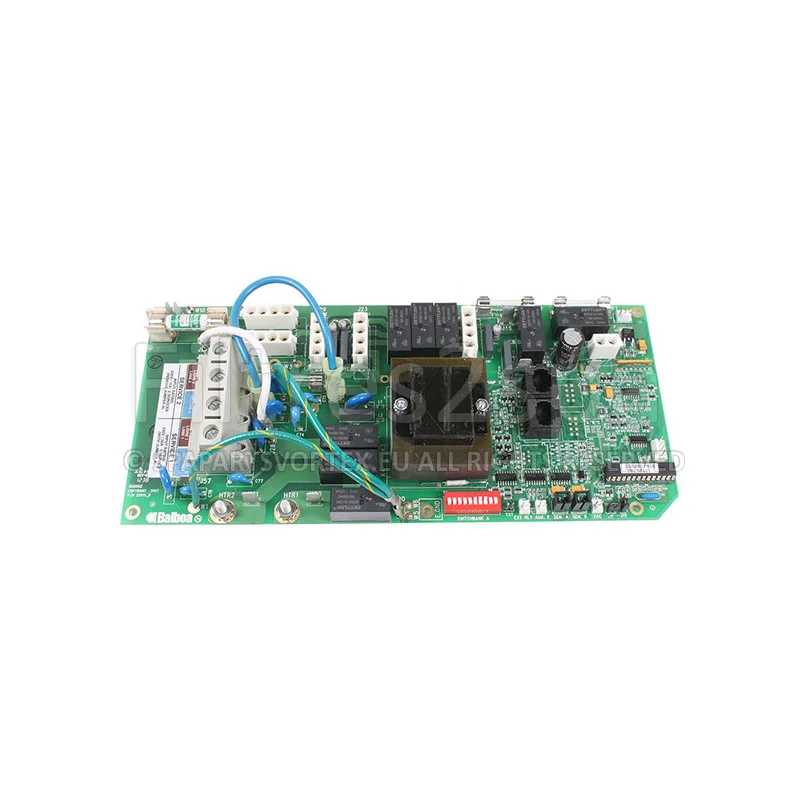

Informations sur la carte électronique pour boitier Balboa GS500Z et GS501Z

Référence Balboa 54512-XX et 54510-XX*

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc … Les versions sont systématiquement compatibles entre elles.

Cette carte électronique de l’équipementier américain Balboa est compatible avec les boitiers GS500Z et GS501Z de la marque. Elle est vendue à l’unité et vient s’insérer dans le boitier de contrôle plastifié qu’il vous faudra ouvrir pour effectuer le changement.

Le remplacement de la carte est très simple à réaliser et ne prend généralement que quelques minutes ! Cela nécessite cependant d’être rigoureux, de ne pas se précipiter et de noter les emplacements de chaque branchement et des cavaliers de l’ancienne carte (ou de prendre une photo) avant de vous lancer. Par la suite un simple branchement à l’identique suffit dans la majorité des cas. Vous trouverez au besoin ci-dessous la notice technique du boitier.

Attention : La platine sur laquelle est fixée l’ensemble des relais, circuit, fusibles etc … porte généralement l’inscription GS500Z (22015_B pour Rév B) en bas à gauche. La platine verte est en effet utilisée en base pour plusieurs cartes de la marque, il ne faut en aucun cas se fier à cette référence. En cas de doute sur la compatibilité référez-vous à la référence inscrite sur l’étiquette présente à l’extérieur du boitier de contrôle (Généralement sur le dessus – voir photo ci-dessous).

Note : Le port J17/J26 de la carte permet de connecter soit un souffleur d’air (Blower) soit une pompe mono-vitesse (3 fils) dans la limite de 8A la connectique étant protégée par un fusible.
