Autocollant clavier Balboa VL801D à 8 touches pour GS510DZ et GS520DZ

Description

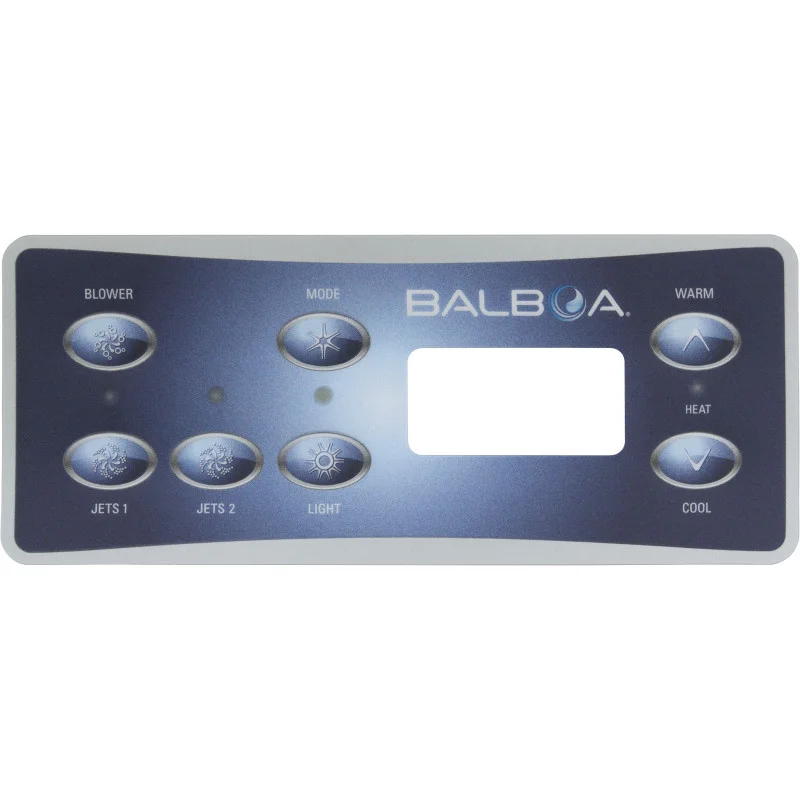

Revêtement clavier spa VL801D à 8 touches

Référence la plus connue : 10763

Ce revêtement adhésif est destiné aux claviers de commande VL801D de la marque Balboa qui est utilisé avec tous les boitiers de la marque dont la terminaison est DZ. Dans la logique donc ce revêtement avec les boitiers GS501DZ, GS510DZ, GS520DZ et GS523DZ. Dans la pratique maintenant cette version avec deux boutons pompes et un blower n’est généralement utilisée qu’avec les boitiers GS510DZ, GS520DZ.

La référence 10763 comprend 8 touches à savoir : Time, Mode / Prog, Warm, Blower, Light, Cool, Jets 1, Jets 2. Les fabricants créant généralement leurs propres revêtements la couleur, la forme des touches et des logos peuvent être différents suivant la marque du spa. La membrane que nous vendons est la version générique proposée par Balboa, cela n’a aucune incidence tant que les fonctions des touches correspondent.

Fiche technique du boitier de contrôle GS523DZ [PDF]
Guide de dépannage et d’entretien boitiers GS et GL [PDF]
Informations sur la technologie M7 [PDF]

Dimensions approximatives (mm) : 175 x 74

Quelles sont les fonctionnalités des touches ?

• Warm et Cool : La dernière mesure concernant la température de l’eau s’affiche en permanence sur l’écran. L’affichage courant de la température s’affiche uniquement lorsque la pompe à fonctionné pendant au moins 2 minutes.

  Pour afficher la température réglée il suffit d’appuyer une fois sur Warm ou Cool. Pour changer la température il vous faudra appuyez à nouveau sur l’une des touches pour augmenter ou baisser la consigne.

• Jets 1 : Appuyez une fois pour allumer la pompe puis une seconde fois pour l’arrêter. Si la pompe 1 est bi-vitesse la seconde pression enclenchera la deuxième vitesse et c’est uniquement le 3ème appui qui éteindra la pompe. Un arrêt automatique est programmé après 4H pour la circulation de l’eau et au bout de 15 minutes pour le massage.
• Jet 2 : Permet de contrôler la deuxième pompe du spa. Néanmoins, sur le GS523DZ la 3ème pompe sera également contrôlée avec ce bouton grâce au câble en Y installé sur la carte d’extension du boitier). Nous proposons une autre version avec Jets 2 & 3 au besoin sur le site.
• Blower : Appuyez une fois pour allumer le blower (souffleur d’air) puis une seconde fois pour l’arrêter.
  L’équipement s’éteindra par lui même au bout de 15 minutes d’utilisation si il n’y a pas de seconde pression.
• Mode / Prog : Vous pouvez changer la programmation parmi 3 modes distincts : Standard, Economy ou Sleep (SL). Pour changer de mode avec ce clavier il vous suffit ici d’appuyer sur la touche Warm (Ou Cool) puis Mode.
• Light : Appuyez sur la touche Light pour allumer la lumière puis une seconde fois pour l’arrêter.
  Elle s’éteindra automatiquement après 4 heures si il n’y a pas de seconde pression.

Verrouillage et déverrouillage du clavier VL801D Balboa

Vous avez l’inscription Lock d’inscrite sur votre clavier de commande et ce dernier ne répond plus ? Pas de panique, les systèmes série GSxxxDZ proposent la fonctionnalité de verrouiller / déverrouiller le clavier de commande en seulement quelques secondes.

Pour verrouiller le clavier il vous suffit d’appuyer sur la touche Time puis Blower et enfin Warm dans un intervalle maximum de 3 secondes (seul la touche Tme pourra alors être utilisée). Pour le déverrouiller c’est tout aussi simple, vous devez appuyer rapidement sur la touche Time puis Blower et enfin Cool.

Note : Dans certains cas vous devez utiliser la touche Jets 1 à la place de Blower dans les combinaisons ci-dessus.
